Rack à palette (palettier)

Rack à palette (palettier)

Solution de stockage polyvalente et robuste pour un accès direct à chaque palette, adaptée à tous types d’entrepôts.

Présentation

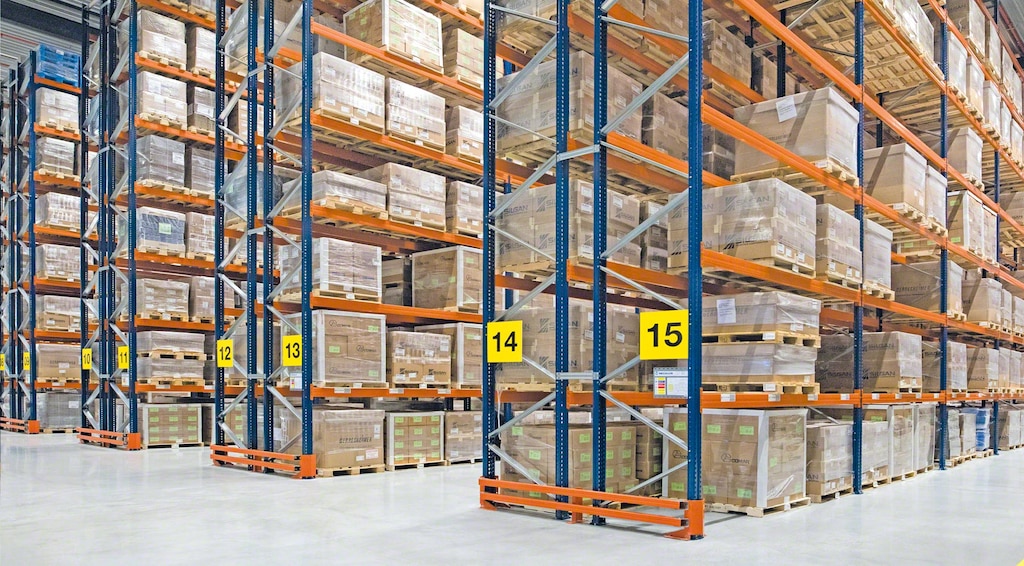

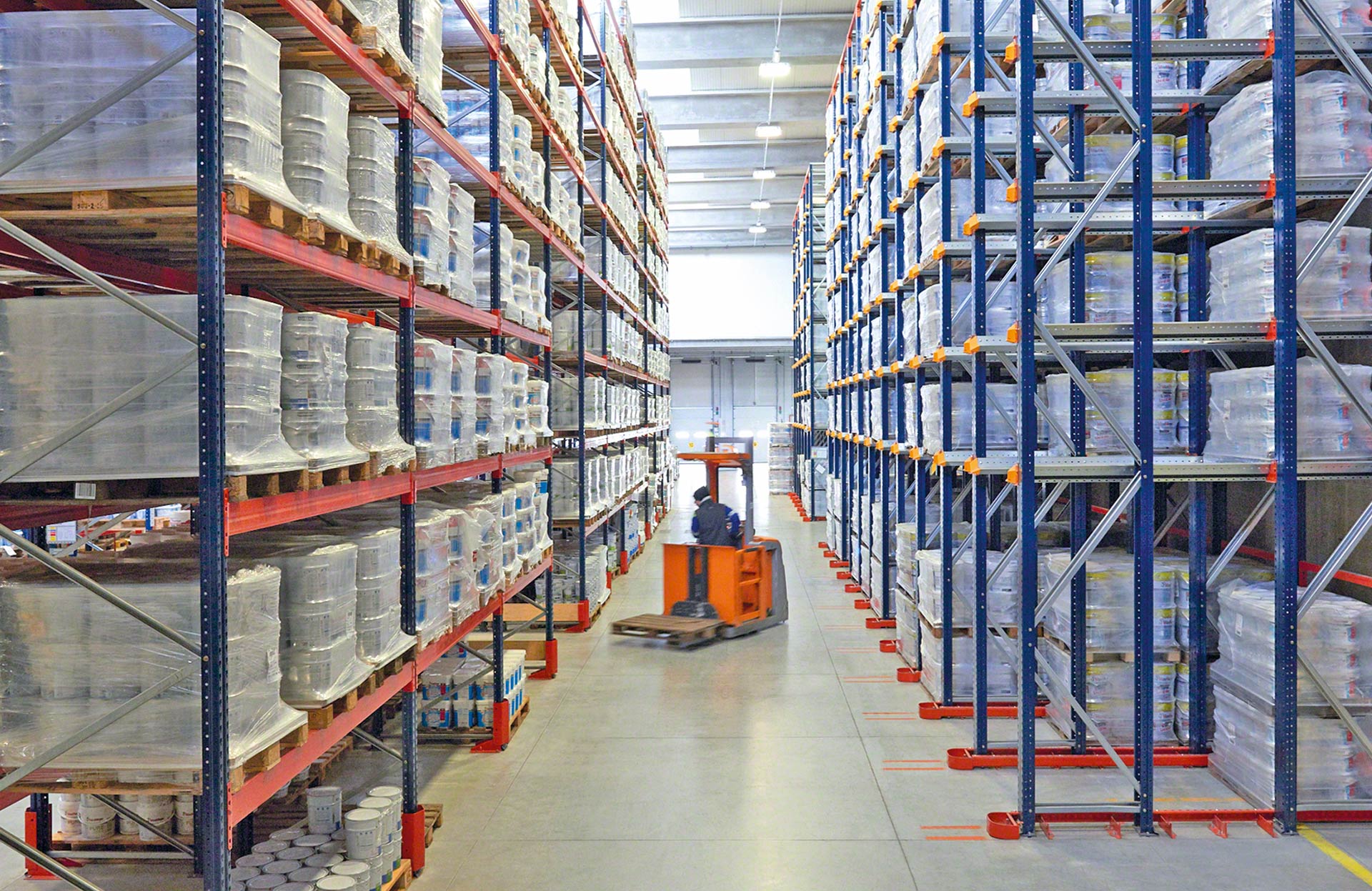

Rayonnages à palettes : efficacité et flexibilité

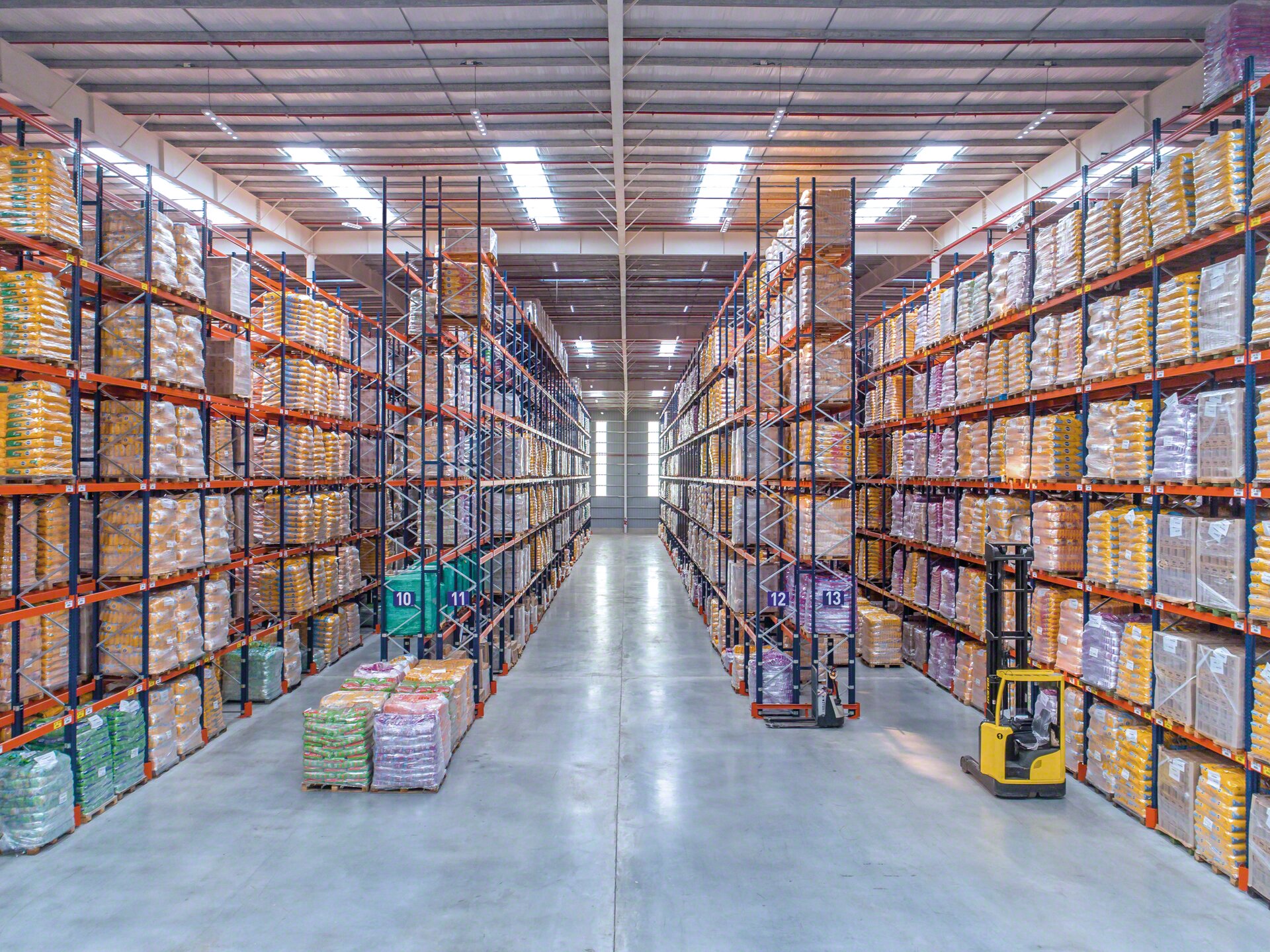

Les racks à palettes sont le système de stockage le plus courant en raison de leur polyvalence exceptionnelle. Installés dans l’entrepôt en créant plusieurs allées intérieures, ils offrent un accès direct et individuel à chaque palette, ce qui les rend parfaitement adaptés aux entrepôts où la variété des références est importante.

Fabriqués conformément aux normes de qualité les plus strictes, les rayonnages à palettes de Mecalux intègrent divers éléments de sécurité. Une large gamme de montants, de lisses, d’étagères et de supports sont disponibles pour concevoir des installations sur mesure, répondant ainsi aux besoins les plus exigeants.

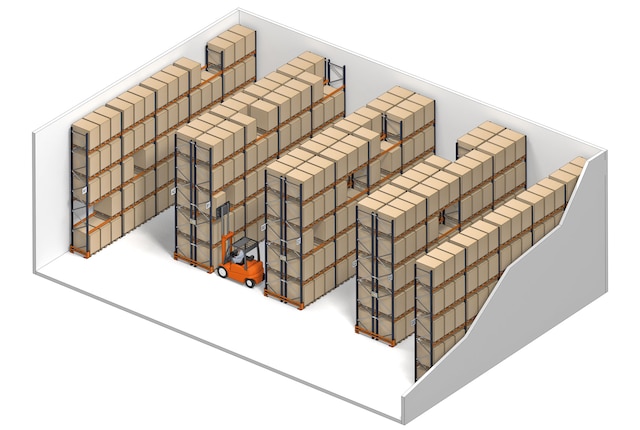

Le rack à palette est un système de stockage idéal pour gérer une grande variété de références

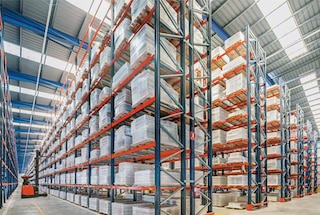

Avantages du palettier

  • Accès direct à chaque palette : toutes les palettes sont accessibles depuis l’allée de travail.
  • Sécurité anti-décrochage, la goupille de sécurité exclusive de Mecalux : elle empêche le déplacement accidentel de la lisse, pour une plus grande stabilité et sécurité de l’ensemble de la structure.
  • Facilité de montage : Les racks à palettes se montent rapidement et facilement, et ont un faible coût d’entretien.
  • Polyvalence : les rayonnages à palettes s’adaptent à la hauteur de l’entrepôt et peuvent stocker une grande variété de charges, des palettes et conteneurs de différents poids et dimensions aux cartons, bidons et bobines.
  • Configurables et évolutifs : la hauteur des niveaux de stockage est réglable et peut être modifiée pour reconfigurer l’installation en fonction des besoins. Il est également possible d’agrandir facilement les rayonnages en ajoutant des modules et niveaux supplémentaires.
  • Adaptés de picking : le picking peut être effectué au niveau du sol et aux niveaux inférieurs, ainsi qu’aux niveaux supérieurs à l’aide d’un chariot de de préparation de commandes.
  • Traitement par cataphorèse : les lisses des rayonnages sont recouvertes d’une peinture par cataphorèse qui augmente leur résistance à la corrosion.
  • Inspection technique : en tant que fabricant de palettiers, Mecalux propose un service d’inspection technique annuelle obligatoire des rayonnages, réalisé par une équipe technique d’experts hautement qualifiée.
  • Garantie Mecalux : les rayonnages de Mecalux répondent aux normes de qualité les plus strictes et aux réglementations en vigueur dans chaque pays.
Le rack à palette offre de nombreux avantages, tels que l’accès direct et la polyvalence

Le palettier est la solution idéale pour gérer nos commandes et optimiser notre capacité de stockage

Groupe Pamesa
Juan A. Vives López Responsable logistique
Groupe Pamesa
(Onda, Espagne)

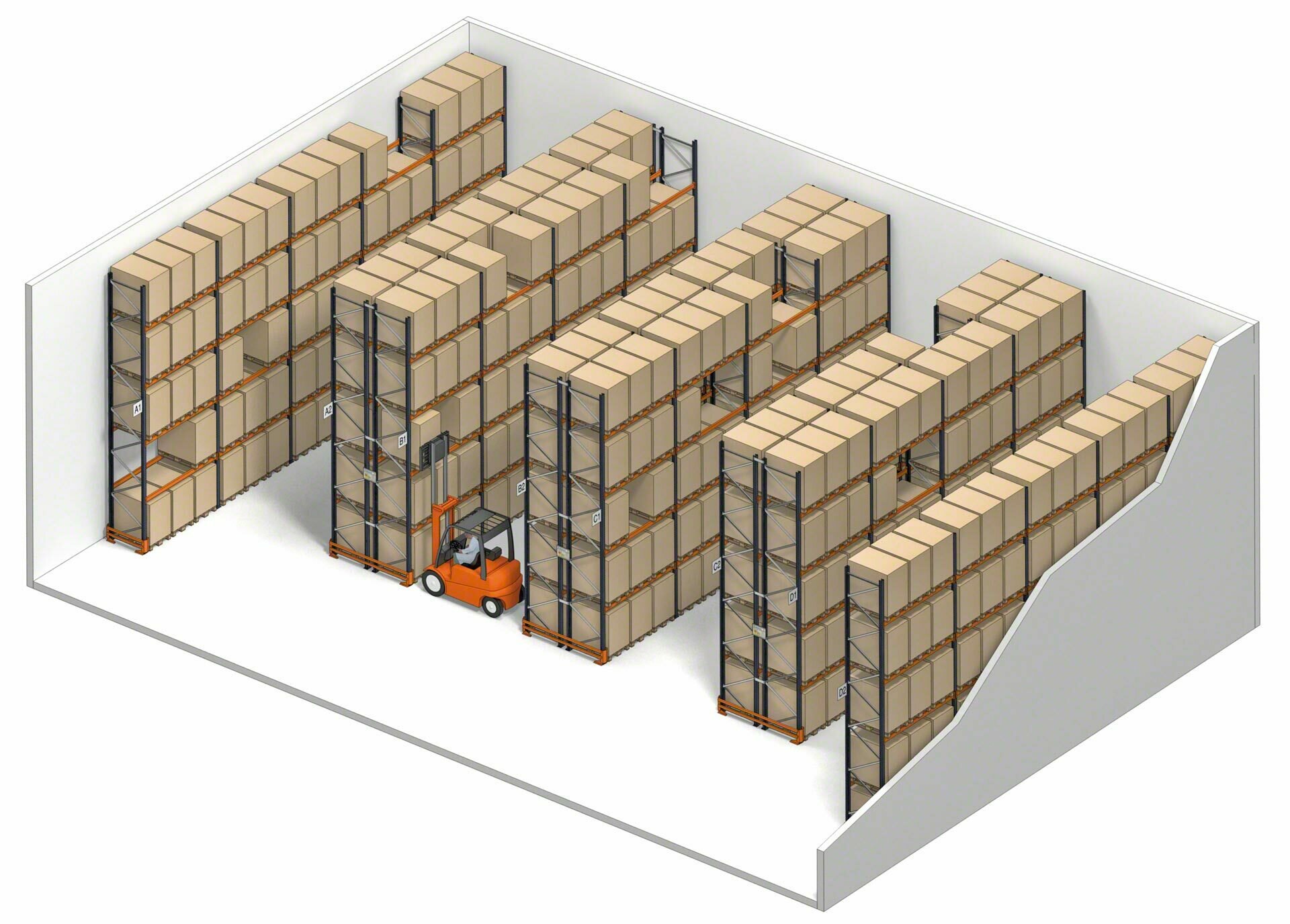

Applications du palettier

La solution idéale pour une multitude d’entrepôts

Leur conception simple, leur polyvalence, leur facilité de montage et le faible coût d’implantation font du palettier industriel le système de stockage le plus répandu dans la majorité des entrepôts. Il s’avère particulièrement adaptés aux situations suivantes :

La paletización convencional es ideal para almacenar muchas referencias variadas

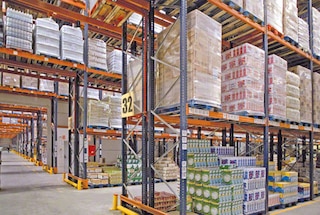

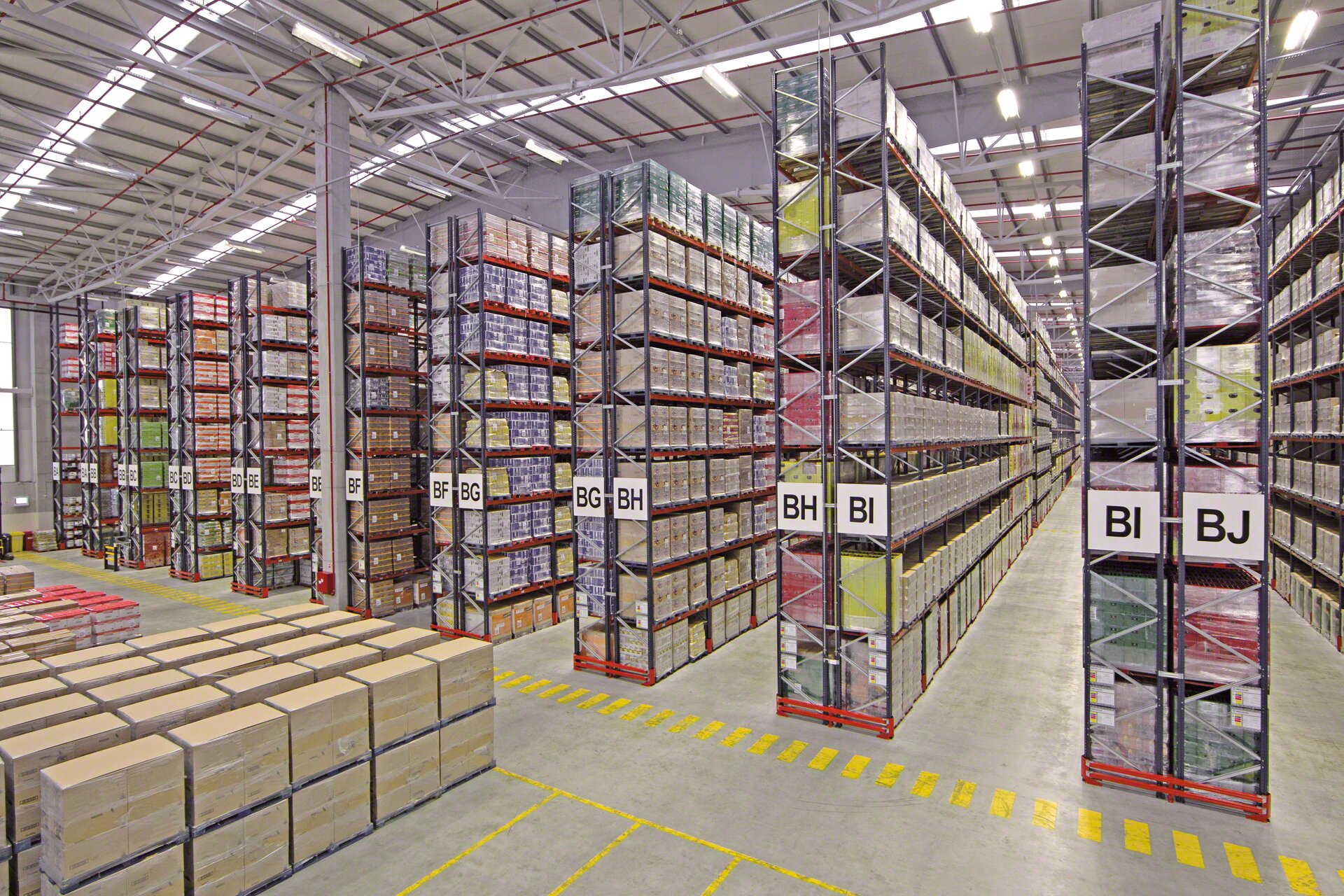

Entrepôt avec une grande variété de références

Le rayonnage à palettes est idéal pour stocker une grande variété de références.

Les rayonnages à palettes permettent la gestion de produits hétérogènes dans les entrepôts multi-clients

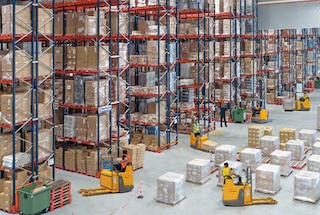

Entrepôt multi-client

Le rack à palettes est courant chez les prestataires 3PL, car ils facilitent le stockage de produits hétérogènes et à forte rotation.

Les rayonnages de Mecalux peuvent être installés dans les entrepôts de toutes tailles

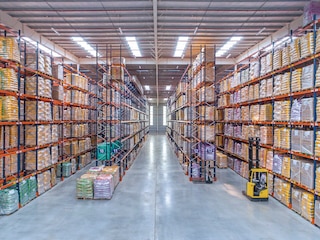

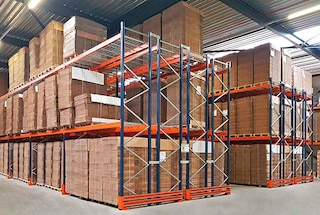

Petits et grands entrepôts

Les rayonnages de Mecalux s’adaptent aux entrepôts de toutes tailles, des plus petits aux plus grands.

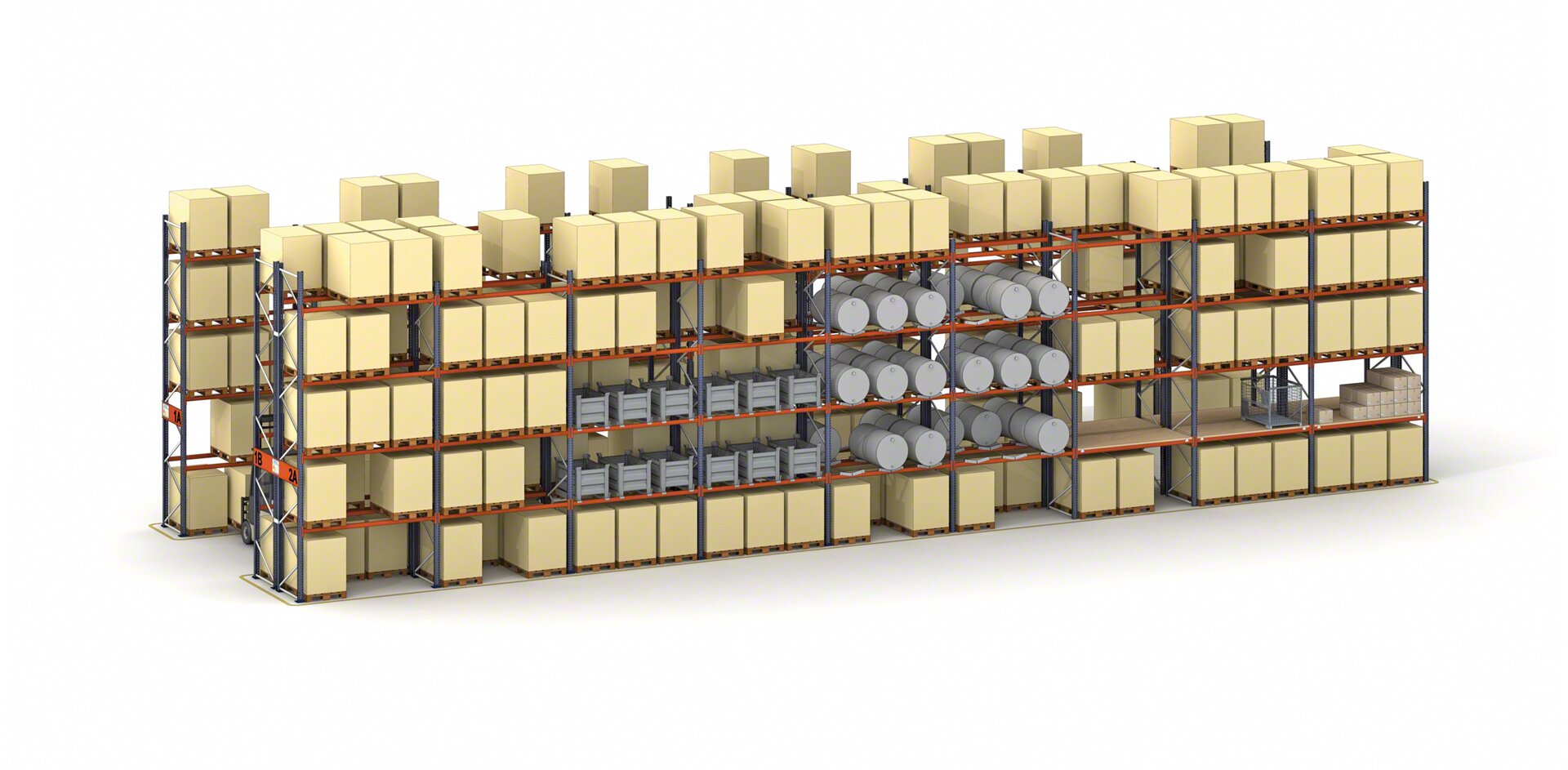

Les rayonnages à palettes peuvent être adaptés au stockage de marchandises non palettisées

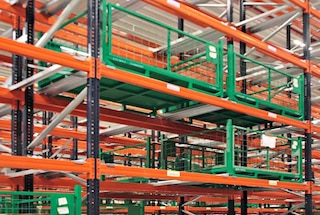

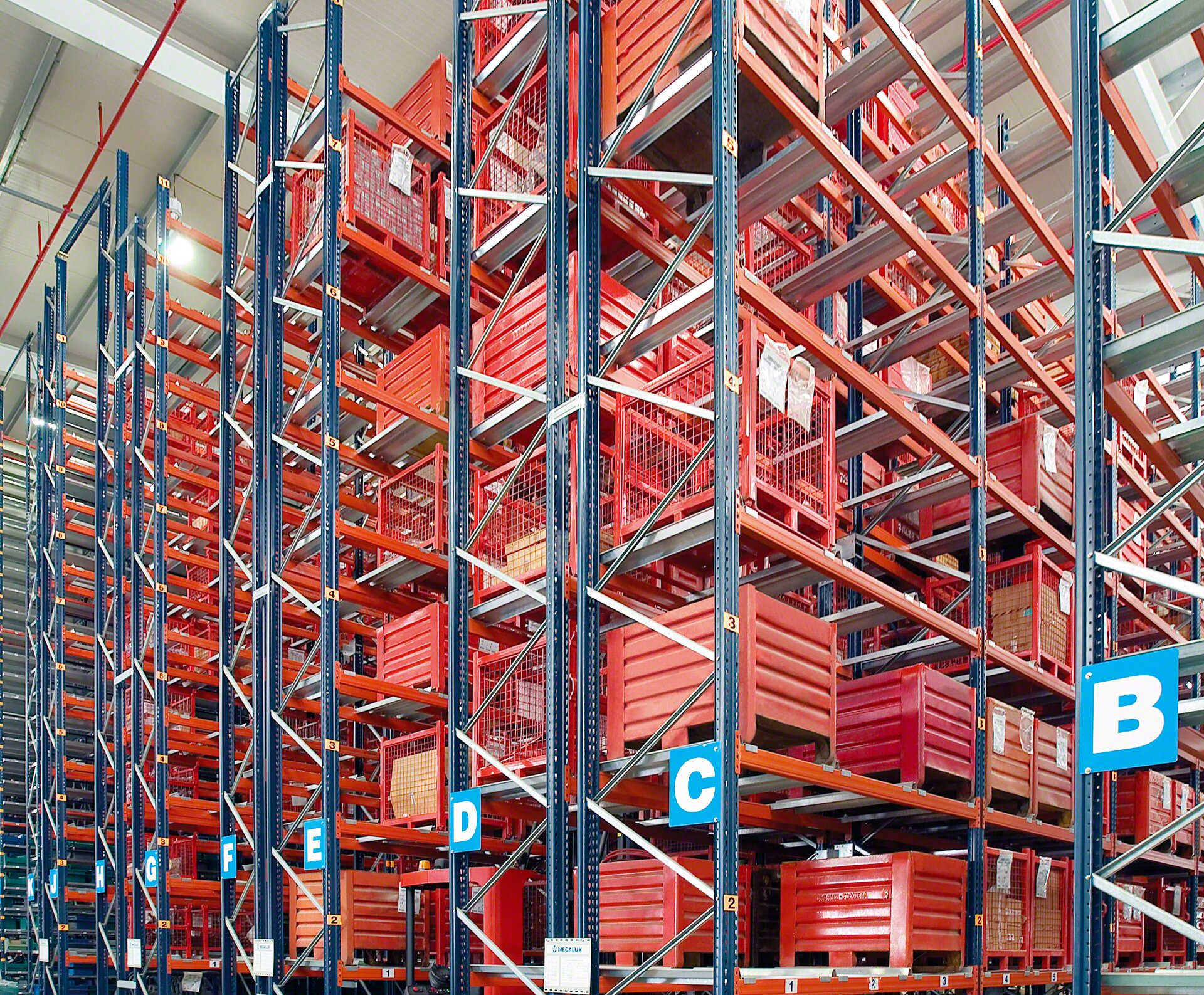

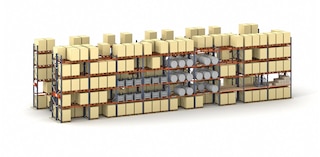

Stockage de marchandises non palettisées

En plus des palettes, le rayonnage peut être adapté au stockage d’autres types de charges tels que des conteneurs, bobines, bidons, etc.

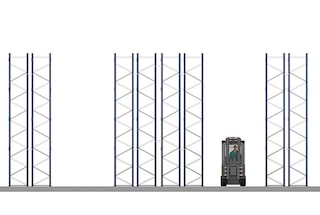

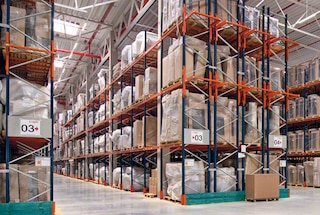

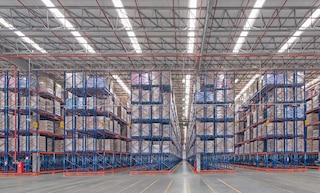

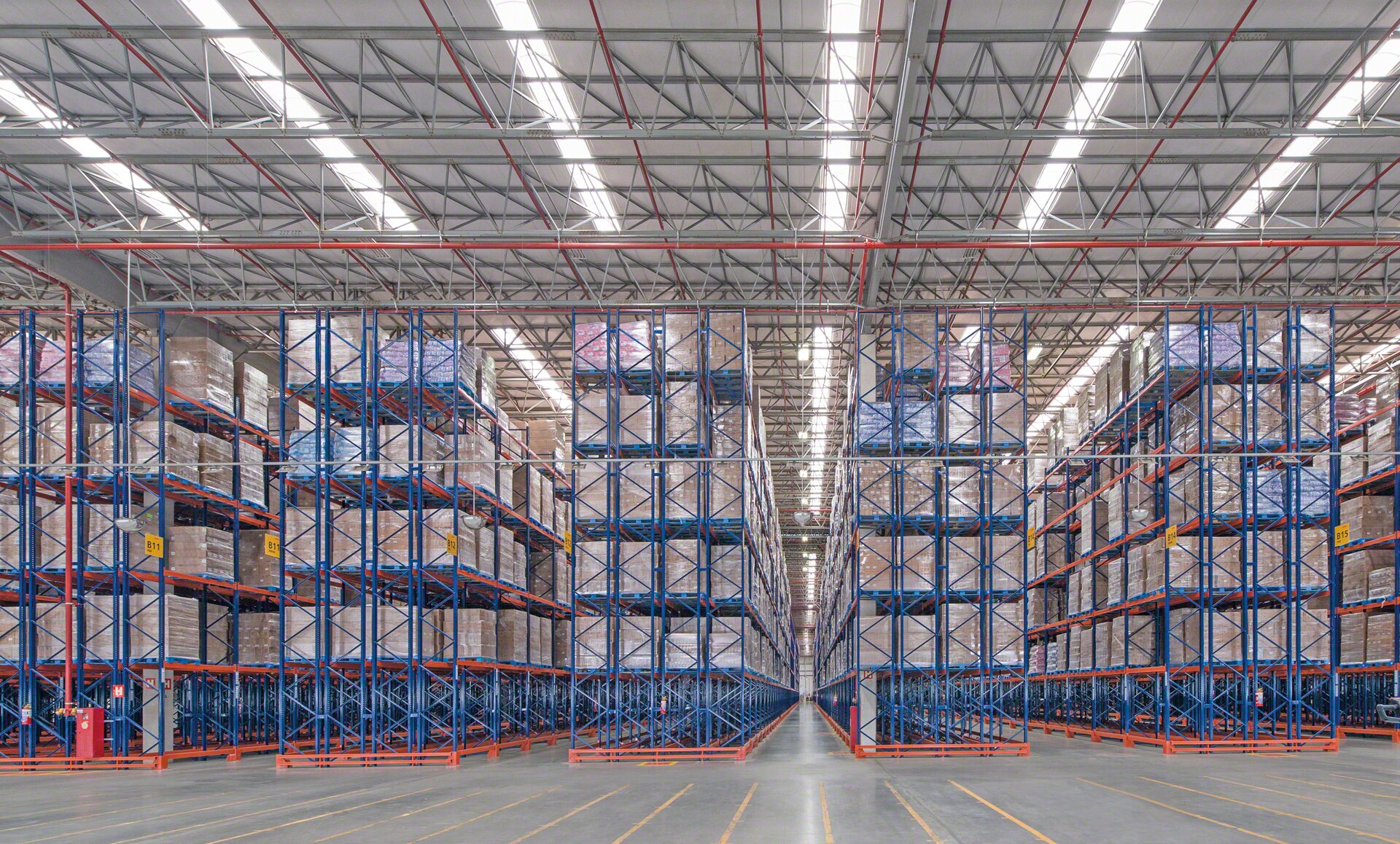

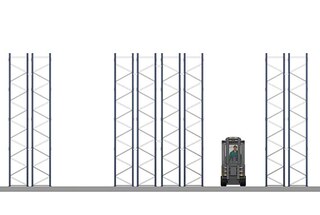

Le palettier double profondeur offre une capacité de stockage accrue

Gain d’espace sans perte d’accessibilité

Les rayonnages à palettes à double profondeur doublent la capacité tout en maintenant une accessibilité élevée.

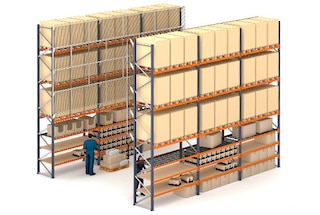

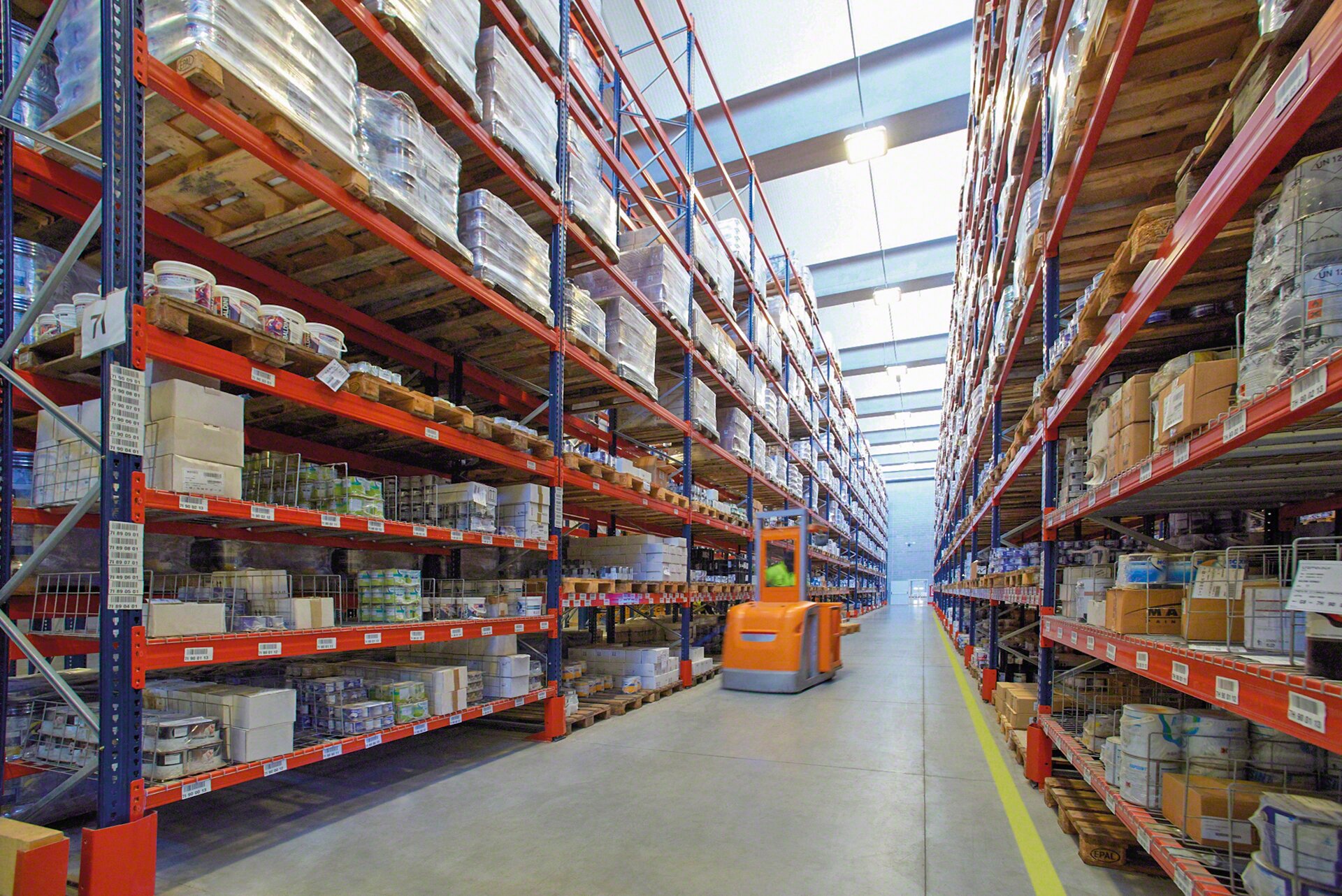

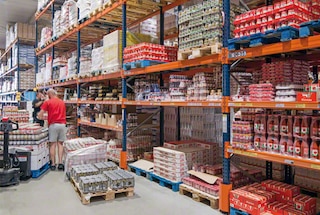

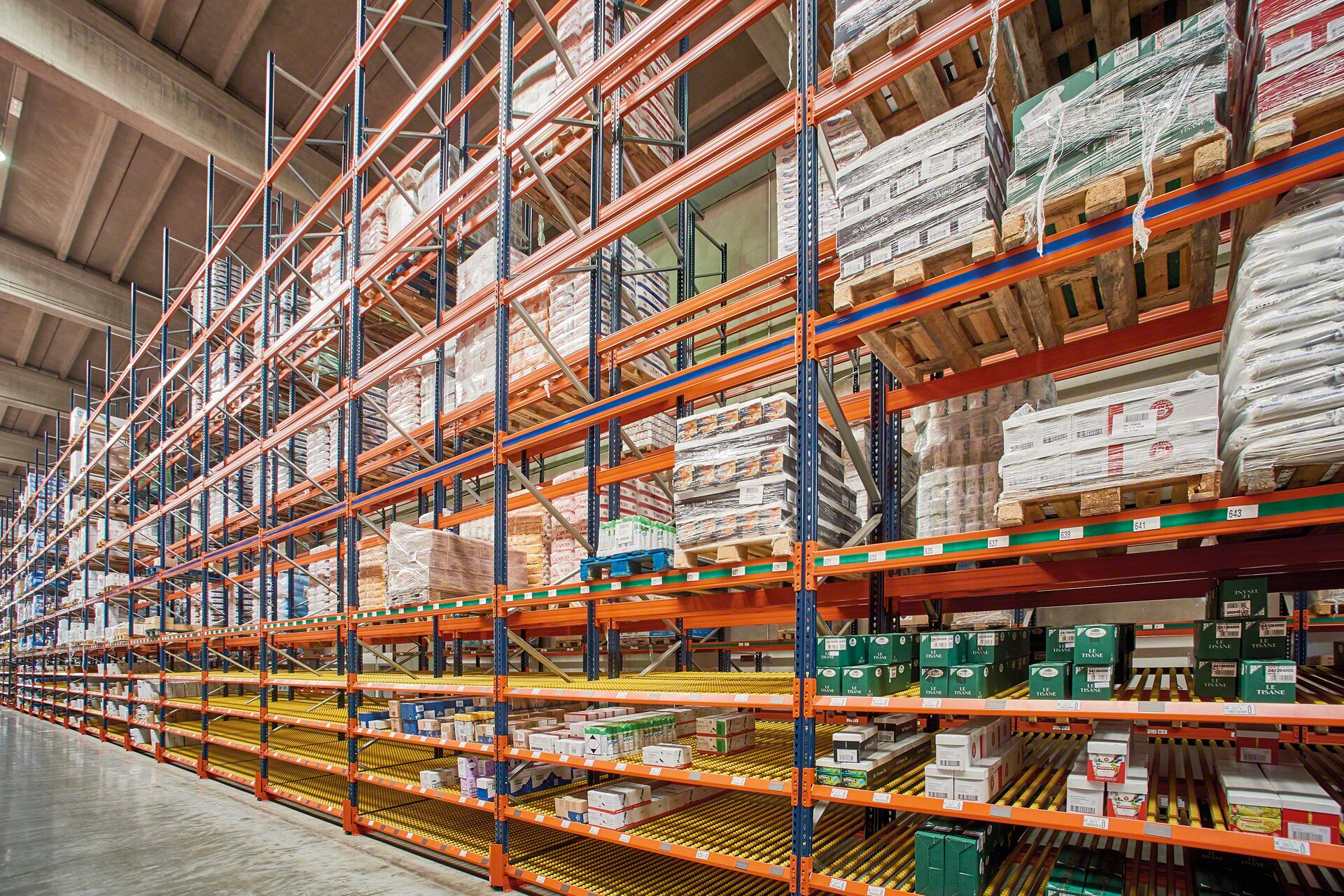

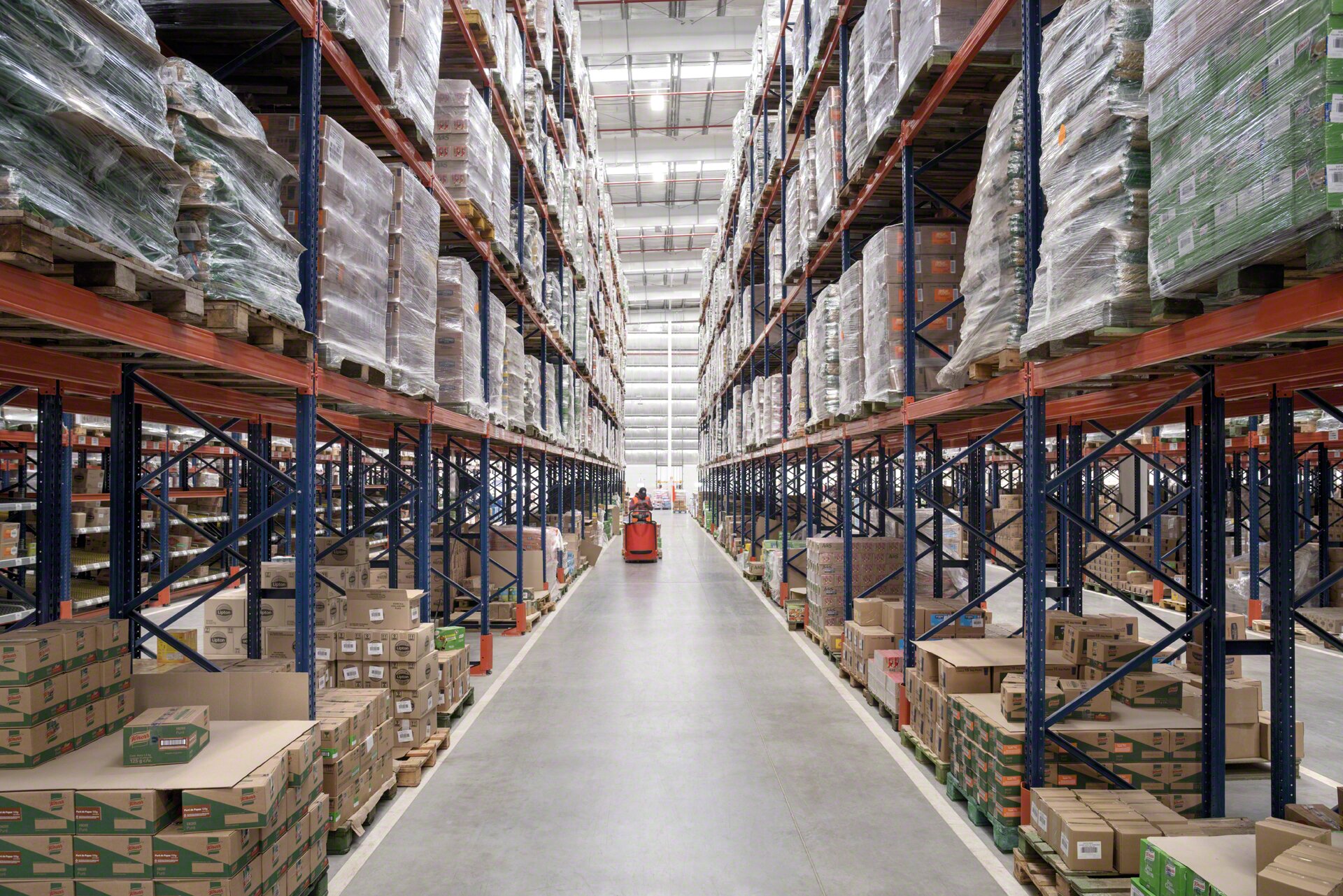

Le rack de stockage permet le picking à partir des niveaux inférieurs

Picking

Les niveaux inférieurs peuvent être aménagés pour la préparation des commandes directement des rayonnages.

Témoignages

Tecolsa

Nous sommes extrêmement satisfaits des rayonnages à palettes de Mecalux. Ils ont largement dépassés nos attentes. Nous avons réduit les coûts de stockage et de transport, minimisé les délais de préparation des commandes, et bénéficions d’un contrôle plus fiable de nos stocks.

En savoir plus
Enrique Gutiérrez Melero Directeur général
Tecolsa
(Martos, Espagne)
Adidas

La solution installée par Mecalux nous a permis d’atteindre l’objectif principal de cet entrepôt : préparer et expédier les commandes à nos clients dans les plus brefs délais. Nous avons également augmenté notre capacité de stockage en optimisant l’espace disponible.

En savoir plus
Felix Felder Directeur des opérations
Adidas
(Wilkes-Barre, États-Unis)
JYSK

Les rayonnages à palettes de Mecalux répondent parfaitement à nos besoins. Ils sont bien plus que de simples supports pour stocker nos marchandises. Ils nous permettent également d’avoir une organisation plus efficace et d’optimiser l’utilisation de l’espace.

En savoir plus
Theodor Mokalis Directeur des opérations
JYSK
(Cheste, Espagne)
Decathlon

Les rayonnages de Mecalux correspondent parfaitement à nos besoins, tout en s’inscrivant dans un budget compétitif.

En savoir plus
Fabio Montinario Directeur logistique
Decathlon
(Brandizzo, Italie)
Gaviota

L’accès direct offert par les rayonnages à palettes est indispensable pour que nos opérateurs puissent préparer les commandes rapidement.

En savoir plus
Roberto Urra Directeur logistique
Gaviota
(Villena, Espagne)
Bravo

Ce qui distingue particulièrement les rayonnages conventionnels de Mecalux, c’est leur flexibilité. Ils s’adaptent rapidement aux changements de nos clients et aux évolutions du marché.

En savoir plus
Elimar Elesbon Soares Directeur des opérations
Bravo
(Cuiabá, Brésil)

Études de cas

Elektro3 : plus de 14 000 références dans un entrepôt en pleine croissance

L'entreprise de produits pour quincailleries et magasins de bricolage Elektro3 a agrandi son centre logistique pour stocker une grande variété de références. Mecalux a installé des rayonnages à palettes qui facilitent la préparation de 4,5 millions de lignes de commande par an. En savoir plus

Elektro3 : plus de 14 000 références dans un entrepôt en pleine croissance

Mecalux installe un nouveau centre logistique pour DHL près de Madrid

Avec une capacité de plus de 90 000 palettes, l’entrepôt possède deux zones réservées aux produits palettisés, et une autre équipée d’une plateforme sur deux niveaux, pour le stockage de vêtements suspendus. Sa situation géographique stratégique permet à DHL de livrer rapidement tous les magasins de son client principal répartis dans la ... En savoir plus

Mecalux installe un nouveau centre logistique pour DHL près de Madrid

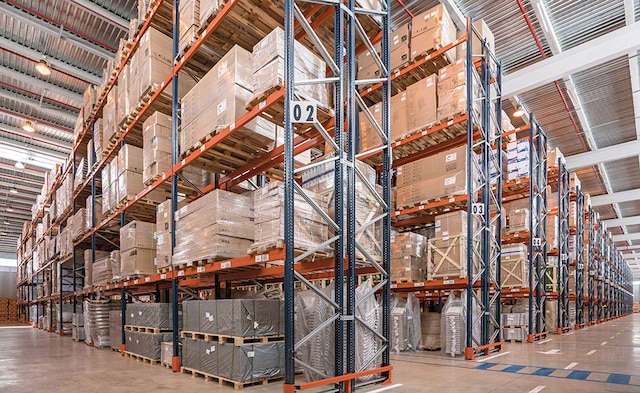

Entrepôt de produits de bricolage et de jardinage de Leroy Merlin

Les deux nouveaux entrepôts construits par Leroy Merlin sont composés de rayonnages à palettes Mecalux, et offrent une capacité de stockage supérieure à 21 600 palettes. Cette solution se distingue par sa polyvalence permettant de stocker des palettes de différents volumes et dimensions. En savoir plus

Entrepôt de produits de bricolage et de jardinage de Leroy Merlin

Unilever inaugure un entrepôt d’une capacité de plus de 15 000 palettes en Uruguay

La croissance spectaculaire qu'a connu Unilever au cours de ces dernières années, en particulier en Uruguay, s'est traduite par la nécessité d'agrandir le centre de distribution de Montevideo. En savoir plus

Unilever inaugure un entrepôt d’une capacité de plus de 15 000 palettes en Uruguay
Voir plus de cas clients

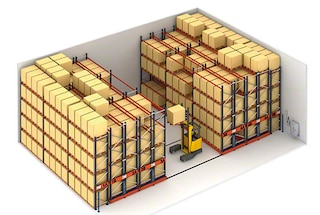

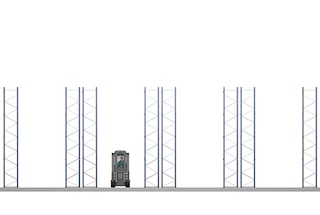

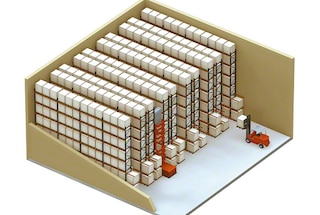

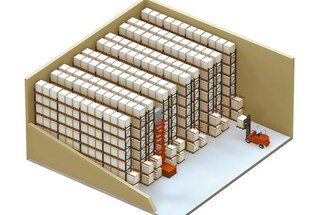

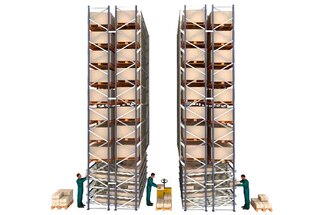

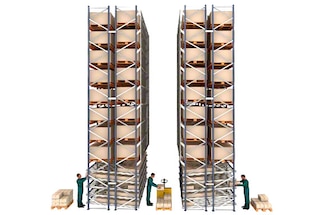

Configurations des racks à palettes

Solution de stockage modulables pour répondre à tous vos besoins

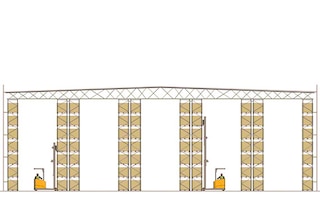

Mecalux propose une large gamme de rayonnages à palettes conventionnels, personnalisables pour s’adapter parfaitement aux exigences spécifiques de chaque entrepôt.

Composants du palettier

Les rayonnages à palettes de Mecalux se distinguent par la qualité de fabrication de l’ensemble de leurs composants. Par exemple, les montants sont peints par cataphorèse qui accroît leur résistance à la corrosion. Mecalux répond aux normes NF EN 15512, NF EN 15620, NF EN 15629 et NF EN 15635.

Les rayonnages à palettes, qu’ils soient à simple ou double profondeur, se composent d’une structure de base constituée d’éléments métalliques verticaux et horizontaux assemblés par des connexions réglables. Leur montage est simple et rapide.

Les rayonnages à palettes disposent de nombreux éléments de sécurité destinés à prévenir les accidents et à renforcer l’intégrité de l’ensemble. Mecalux propose par ailleurs un service d’inspection technique annuelle des rayonnages.

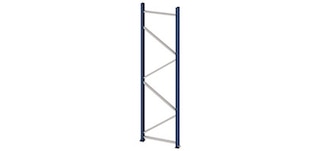

Échelle du rayonnage à palettes

Échelle

Elément vertical constitué de deux montants reliés entre eux par des diagonales et des traverses. Les montants sont perforés tous les 50 mm, ce qui permet d’y emboîter les lisses.

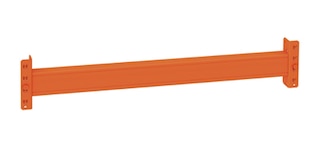

Lisse du rayonnage à palettes

Lisse

Élément horizontal sur lequel repose la charge et qui assure la rigidité longitudinale du rayonnage. Elle se fixe aux échelles à l’aide de connecteurs ou griffes qui s’emboîtent dans les montants.

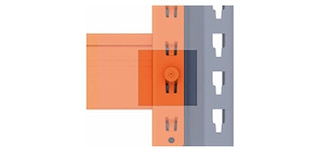

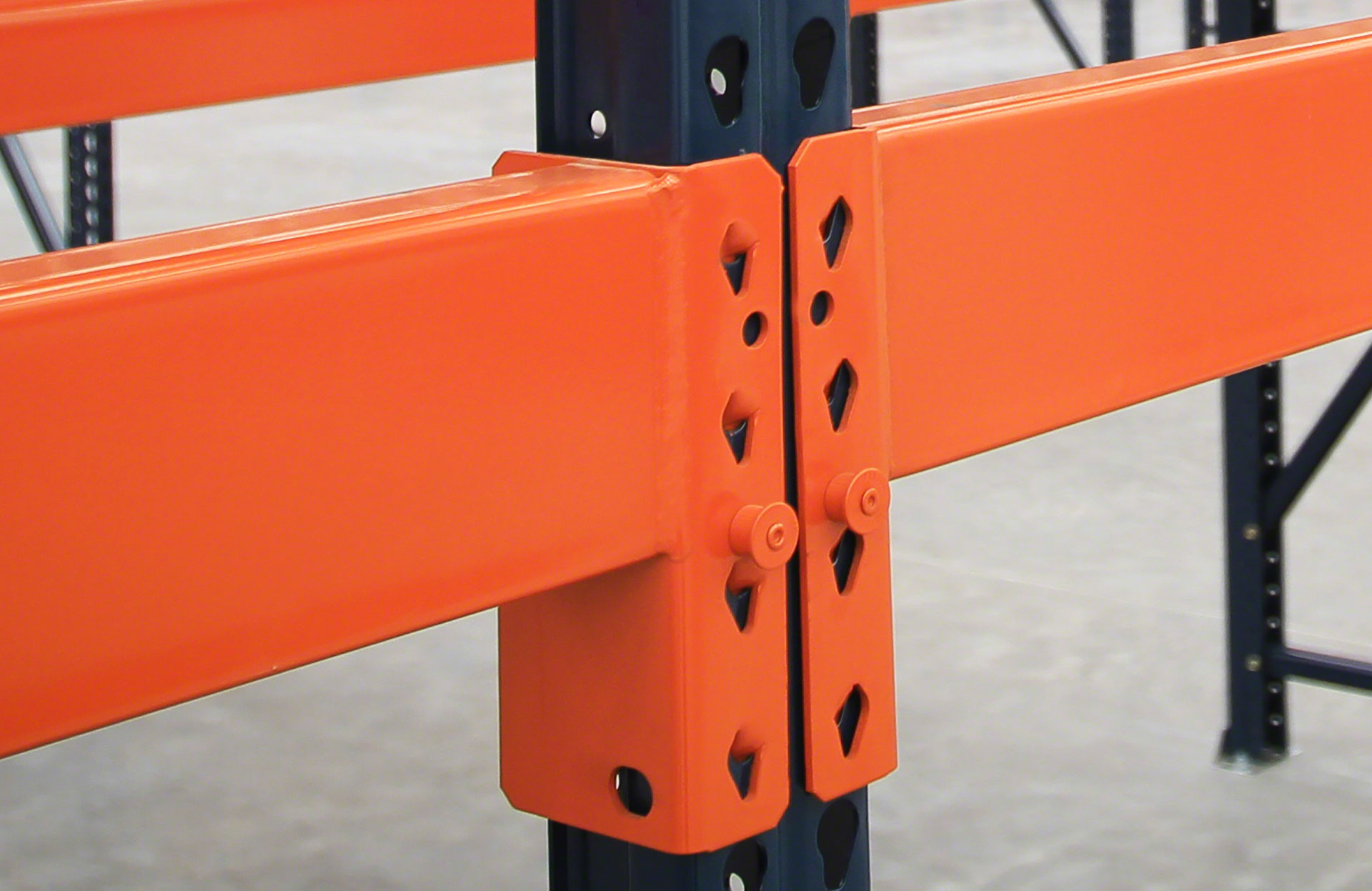

Goupille de sécurité du rayonnage à palettes

Goupille de sécurité

Système de verrouillage, innovation exclusive de Mecalux, intégré dans la griffe reliant la lisse au montant. Elle empêche le détachement accidentel de la lisse.

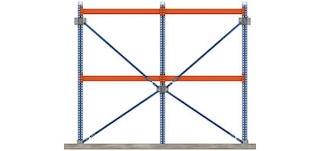

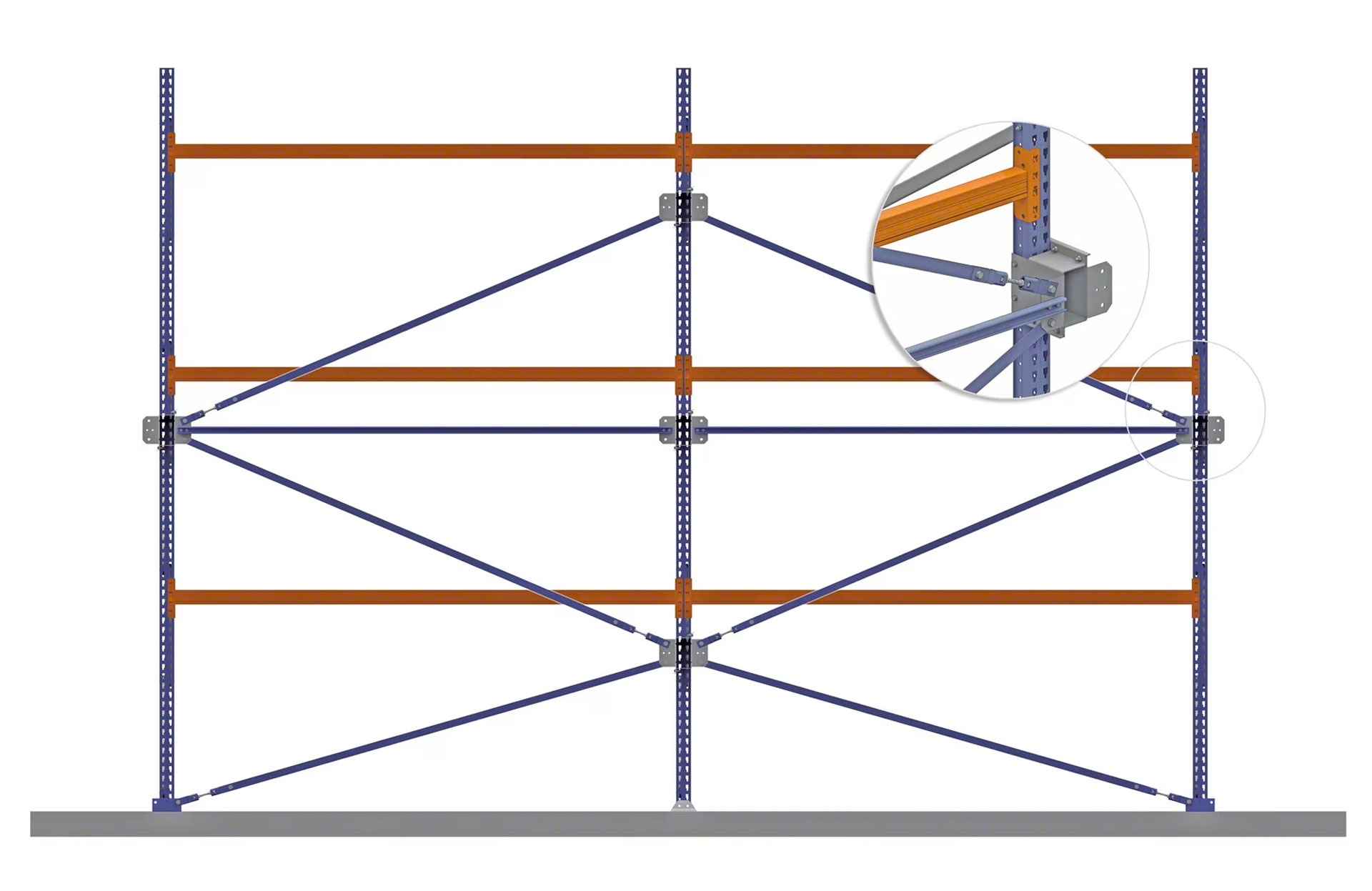

Contreventement du rayonnage à palettes

Contreventements

Ensemble de profilés plats verticaux et horizontaux se fixant aux échelles pour augmenter la stabilité longitudinale du rayonnage.

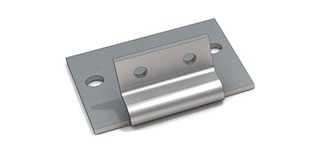

Pieds d’échelle du rayonnage à palettes

Pieds d’échelle

Situés aux extrémités inférieures des montants et ancrés au sol. Il en existe différents types en fonction du modèle de montant et de la charge à supporter.

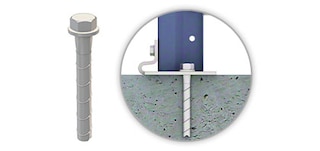

Ancrages du rayonnage à palettes

Ancrages

Composants de grande résistance servant à fixer les pieds de la structure au sol. Ils sont adaptés au type de sol et aux efforts à supporter par le rayonnage.

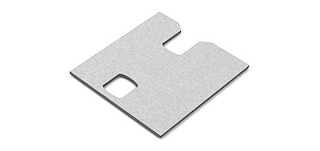

Plaque de nivellement du rayonnage à palettes

Plaques de nivellement

Placées sous les pieds des montants, elles permettent l’alignement parfait du rayonnage avec un sol irrégulier. Différentes épaisseurs sont disponibles pour chaque montant.

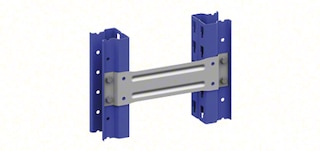

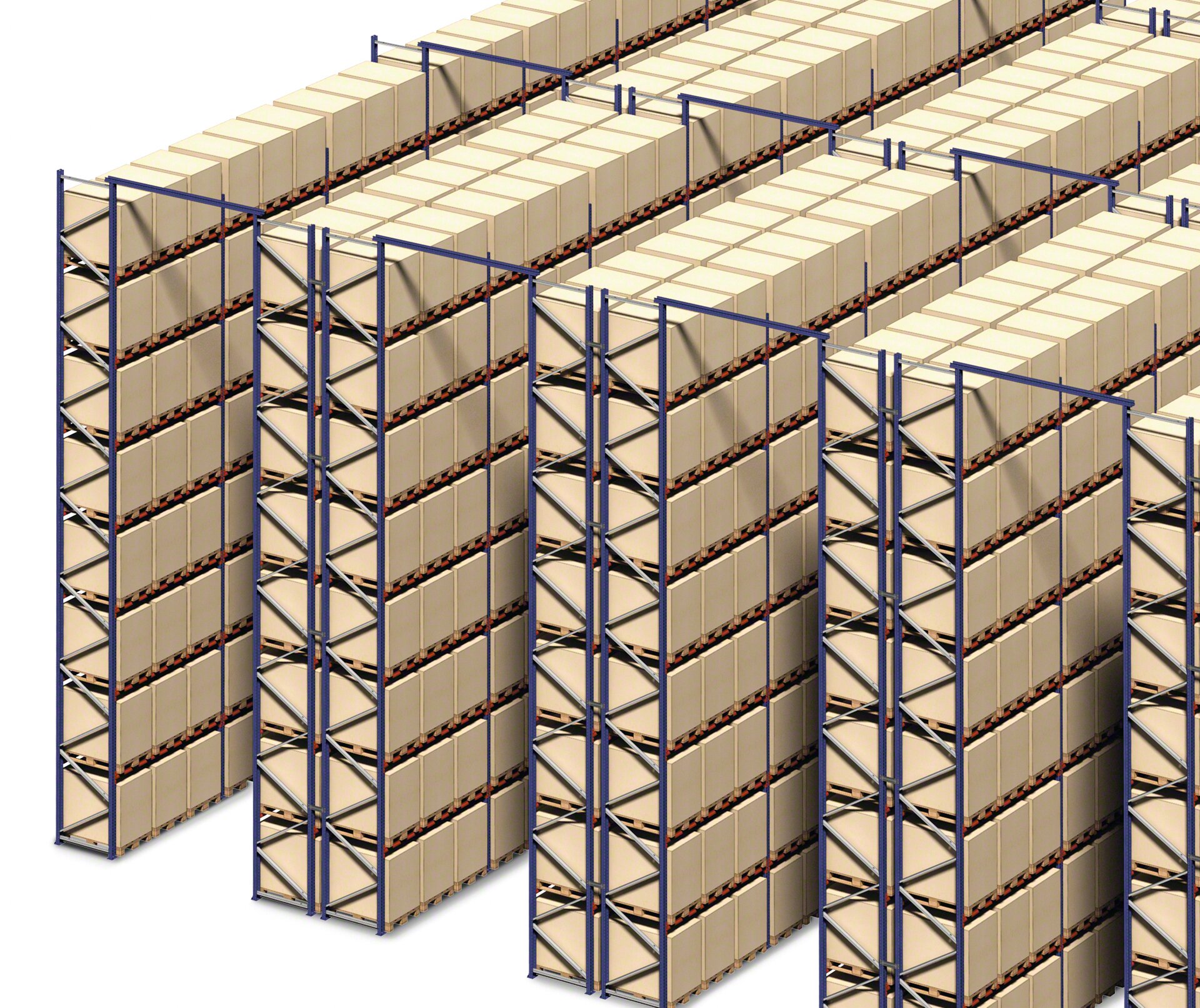

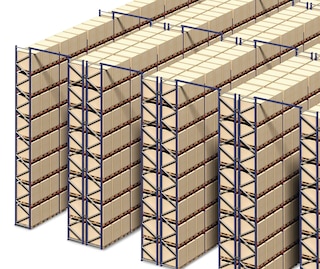

Union d’échelle du rayonnage à palettes

Union d’échelle

Pièce en acier reliant deux rayonnages entre eux pour conférer à l’ensemble une plus grande stabilité transversale.

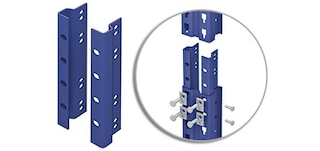

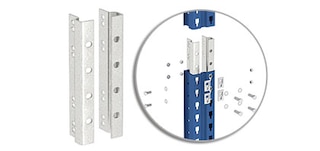

Éclisse d’échelle du rayonnage à palettes

Éclisse d’échelle

Ensemble formé de deux pièces symétriques pour les installations exigeant de hautes échelles. Elles se vissent à l’intérieur des montants à connecter.

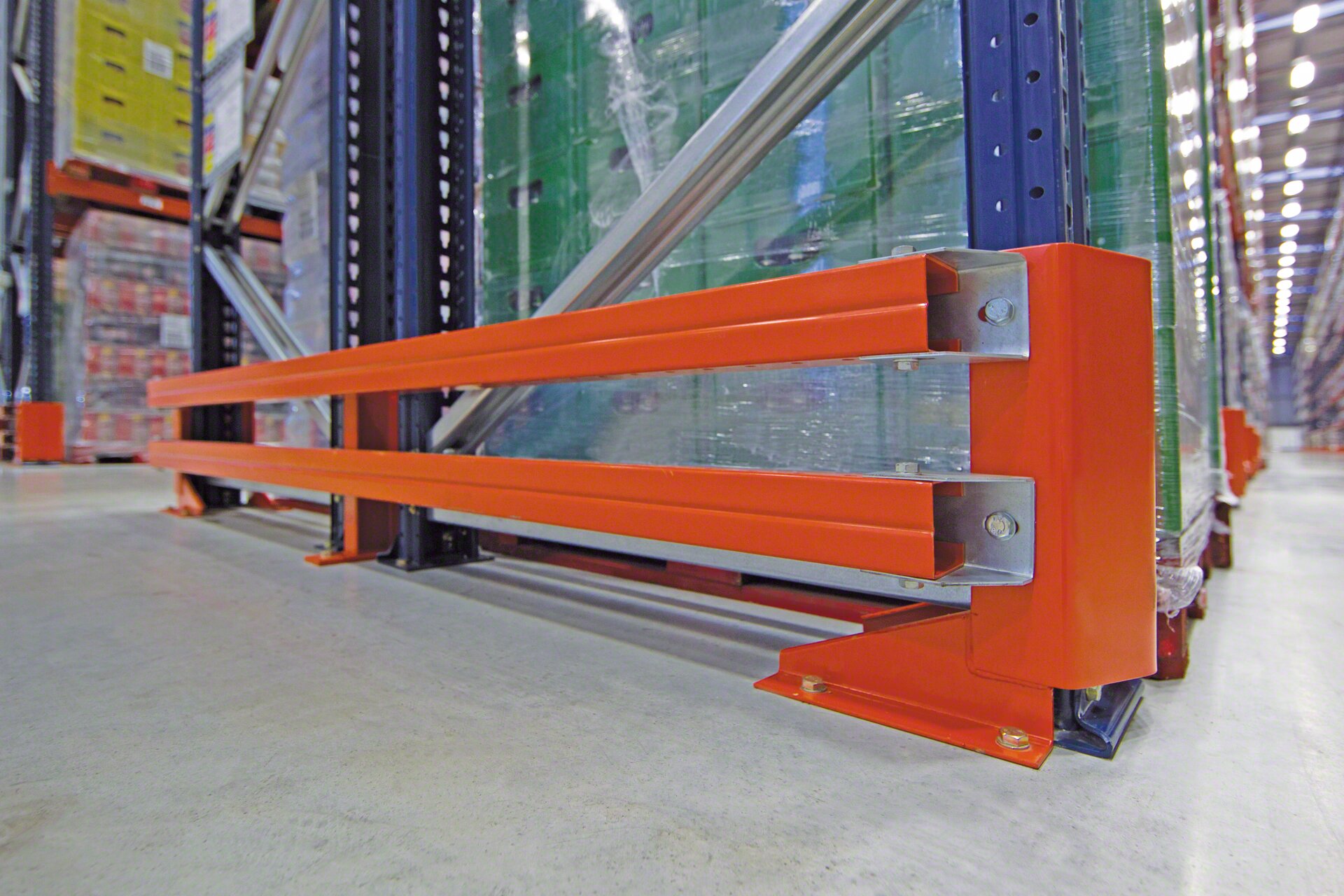

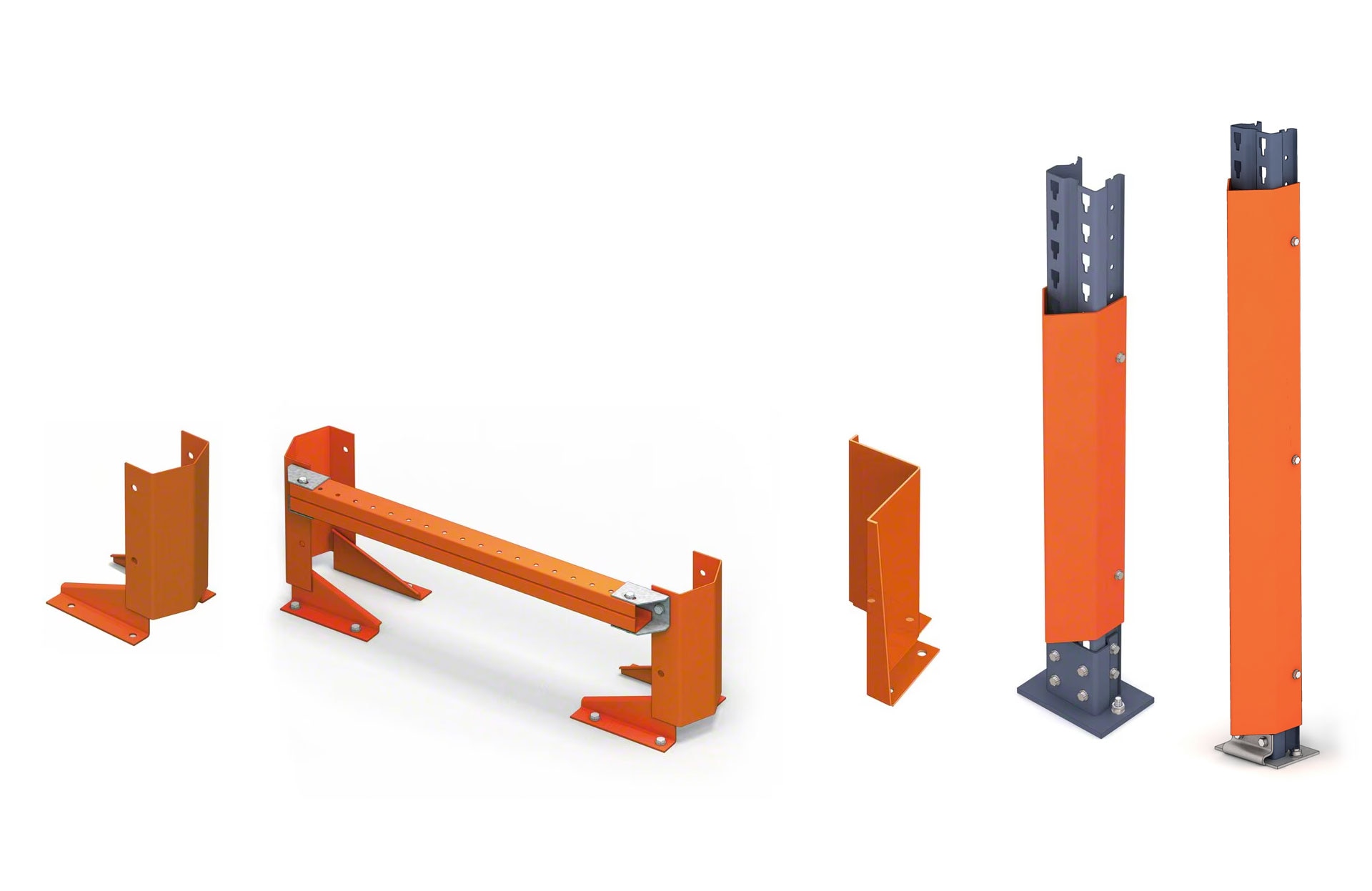

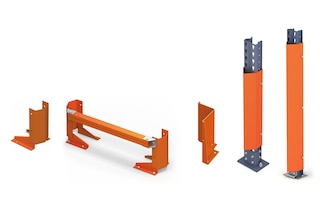

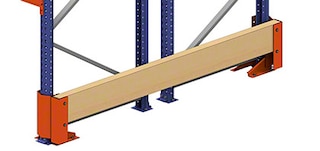

Les protections absorbent les chocs des équipements de manutention

Protections contre les chocs

Pièces métalliques conçus pour absorber les petits chocs accidentels causés par les engins de manutention au niveau du sol, évitant ainsi d’endommager la structure.

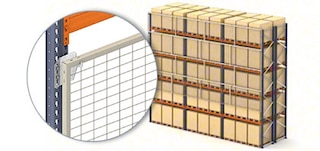

Grillage antichute pour rayonnages à palettes

Grillage antichute

Placé à l’arrière des rayonnages, il a pour but d’empêcher toute chute accidentelle des marchandises. Il peut couvrir tout ou partie de la hauteur du rayonnage.

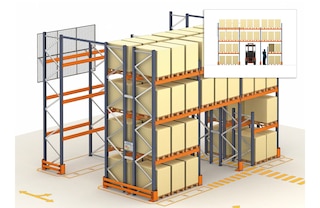

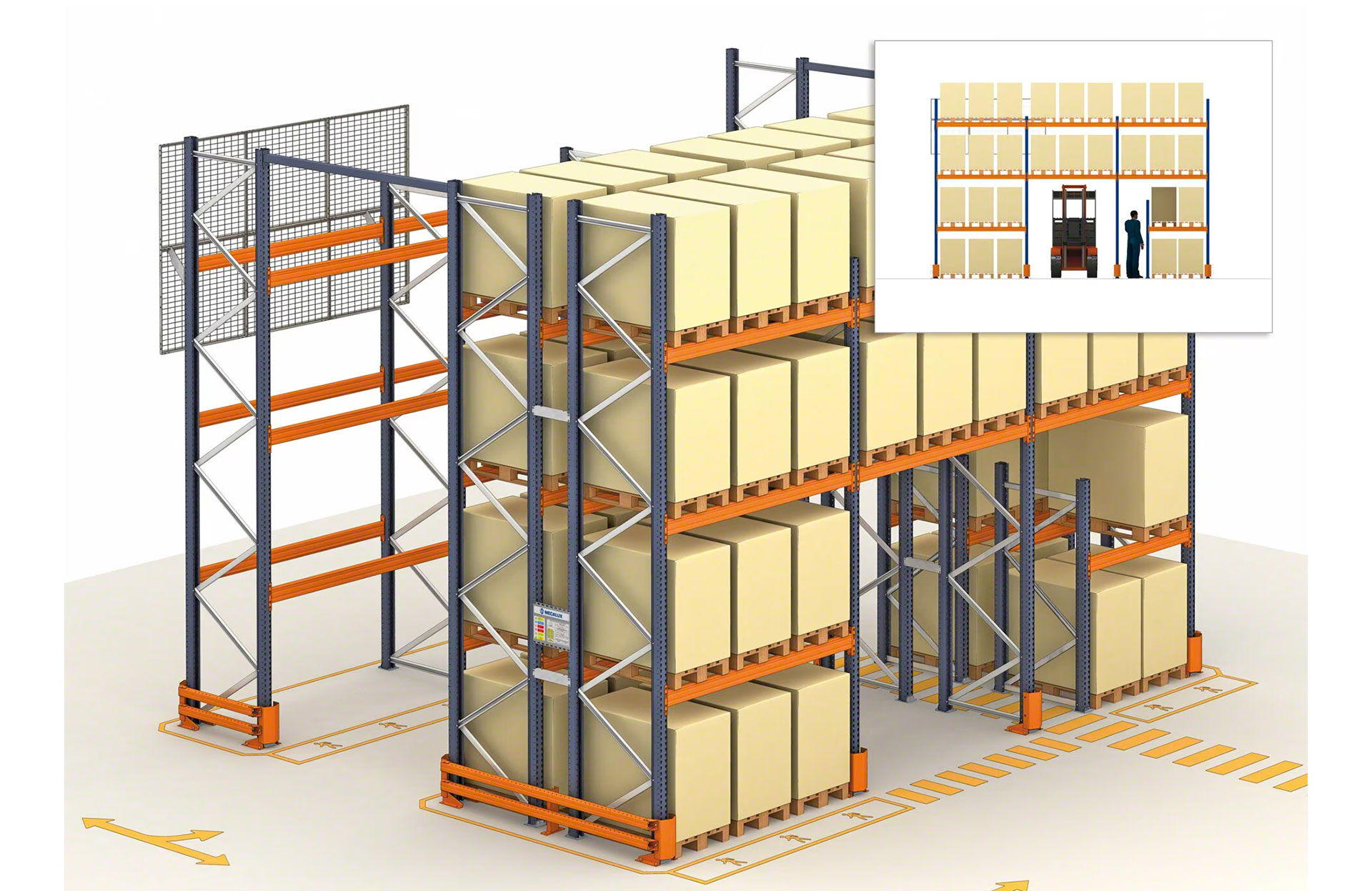

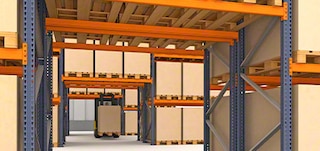

Passages de sécurité à travers un rayonnage à palettes

Passage inférieur

Passage dans le rayonnage pour raccourcir les trajets ou servir de sortie de secours.

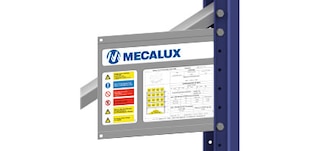

Plaque signalétique du rayonnage à palettes

Plaque signalétique

Fixée sur des zones visibles aux extrémités du rayonnage, elle détaille les caractéristiques techniques de l’installation et comprend l’étiquette indiquant la date limite de la prochaine inspection. Elles sont placées dans des zones visibles, aux extrémités des rayonnages

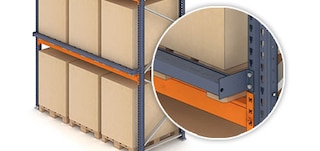

Profil de positionnement du rayonnage à palettes

Profil de positionnement

Situé à l’arrière du rayonnage et en contact permanent avec la palette (et non avec la charge) afin de résister aux efforts de positionnement de celle-ci.

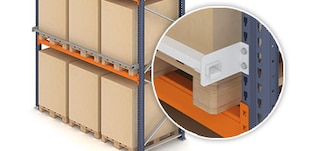

Le profil de sécurité empêche les chutes et chocs des unités de charge

Profil de sécurité

Placé à l’arrière du rayonnage, il sert de butée contre la charge (et non de la palette). Il fait office de système d’avertissement pour prévenir les chutes ou chocs éventuels de l’unité de charge.

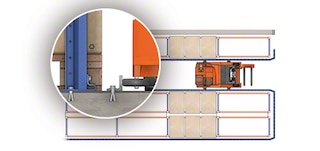

Systèmes de guidage pour rayonnage à palettes

Système de guidage

Solution installée pour guider les chariots tridirectionnels à l’intérieur des allées de stockage. Ce guidage peur être soit mécanique, soit filoguidé.

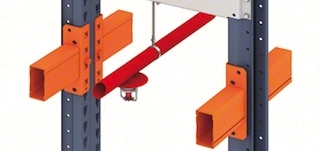

Systèmes anti-incendie pour rayonnage à palettes

Systèmes anti-incendie

La conception prend en compte les tubes et les sprinklers installées sur les rayonnages équipés d’un système anti-incendie intégré.

Accessoires pour rack à palettes

Une large gamme d’accessoires qui augmente la polyvalence des rayonnages

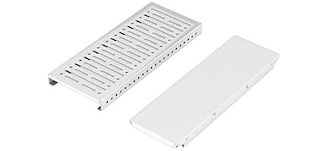

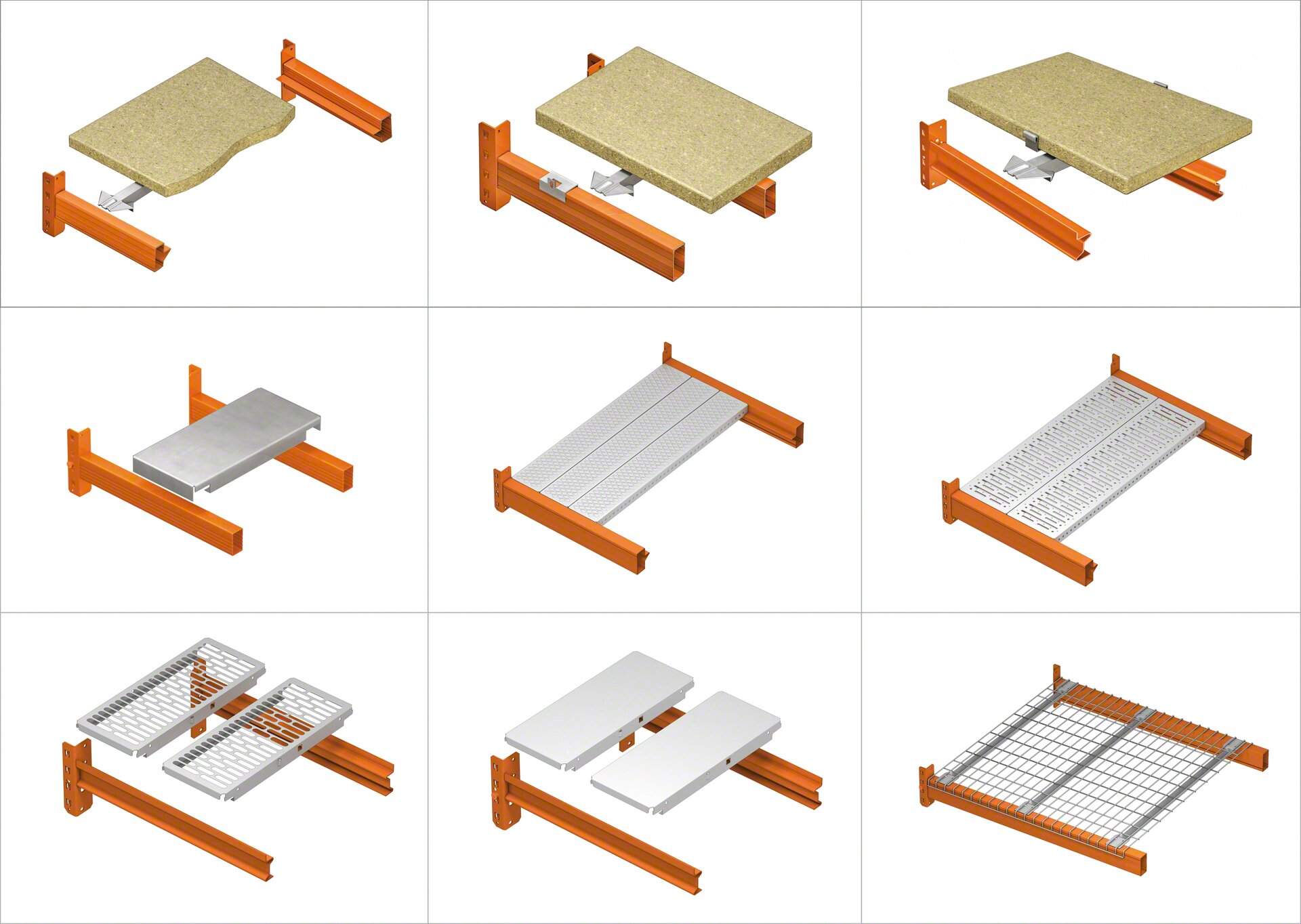

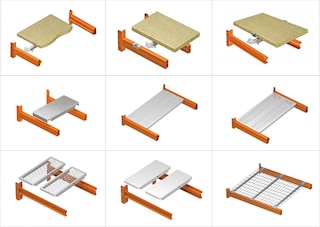

Les étagères métalliques pour rayonnage à palettes se déclinent en différentes modèles

Étagères métalliques

Disponibles en différents modèles (galvanisés, rainurés, perforés) qui s’adaptent au poids des différentes unités de charge et aux exigences de stockage.

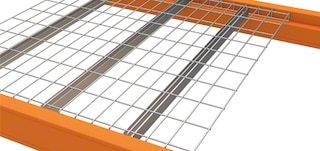

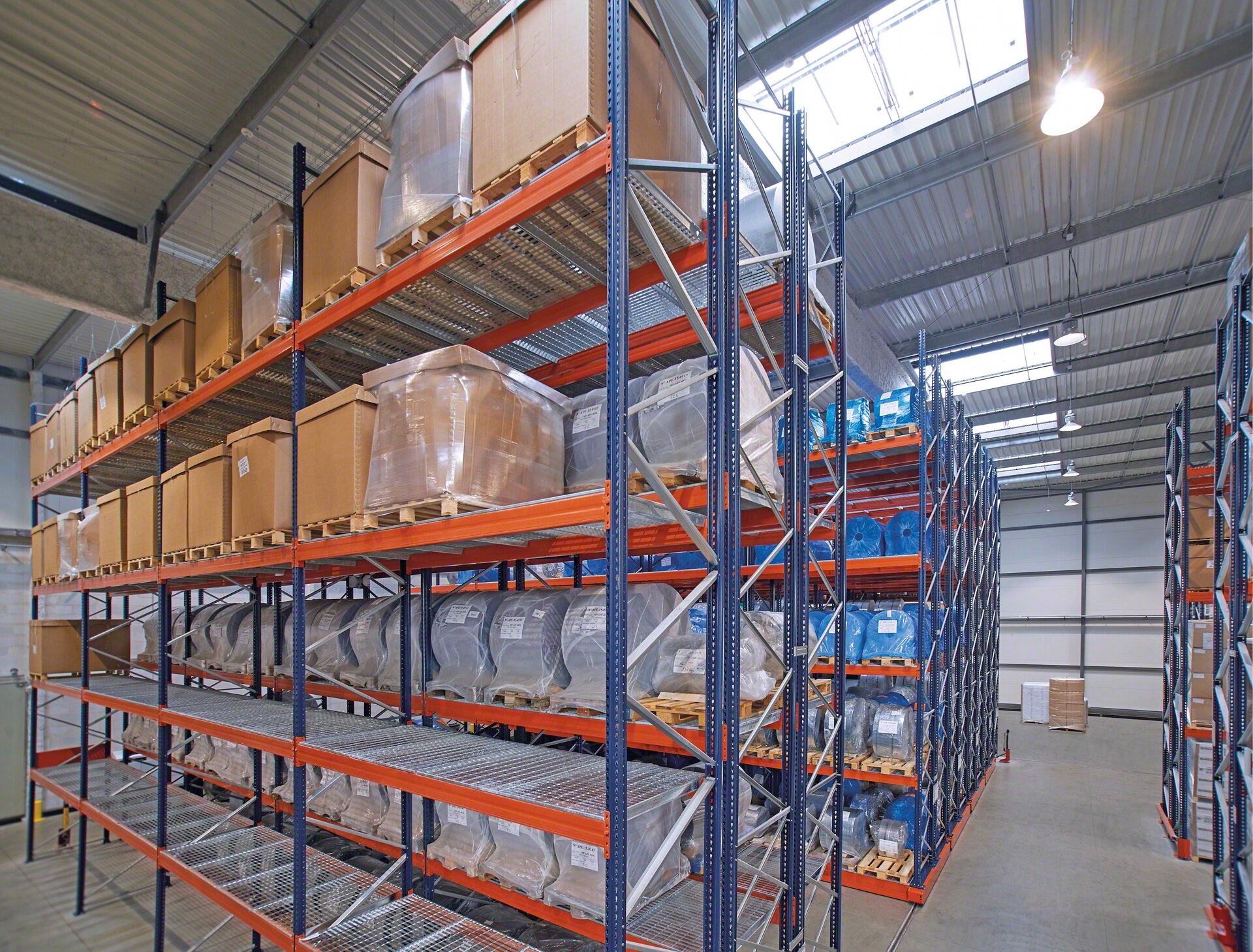

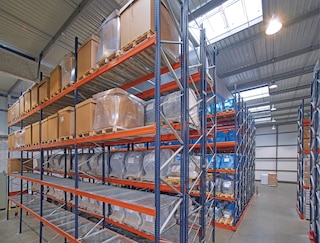

Les étagères grillagées peuvent être installées sur les rayonnages à palettes

Étagères grillagées

Formées par un grillage électrosoudé de forme rectangulaire et des traverses qui agissent comme renfort. Elles sont posées sur les lisses sans nécessité de fixations.

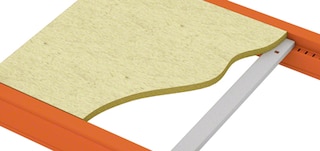

Il est possible d’installer des étagères en bois dans un rack d’entrepôt

Étagères en bois

Fabriquées en bois aggloméré, pour ces étagères il est nécessaire d’installer des dispositifs de retenue et de traverses, dont la quantité varie en fonction de la charge à supporter.

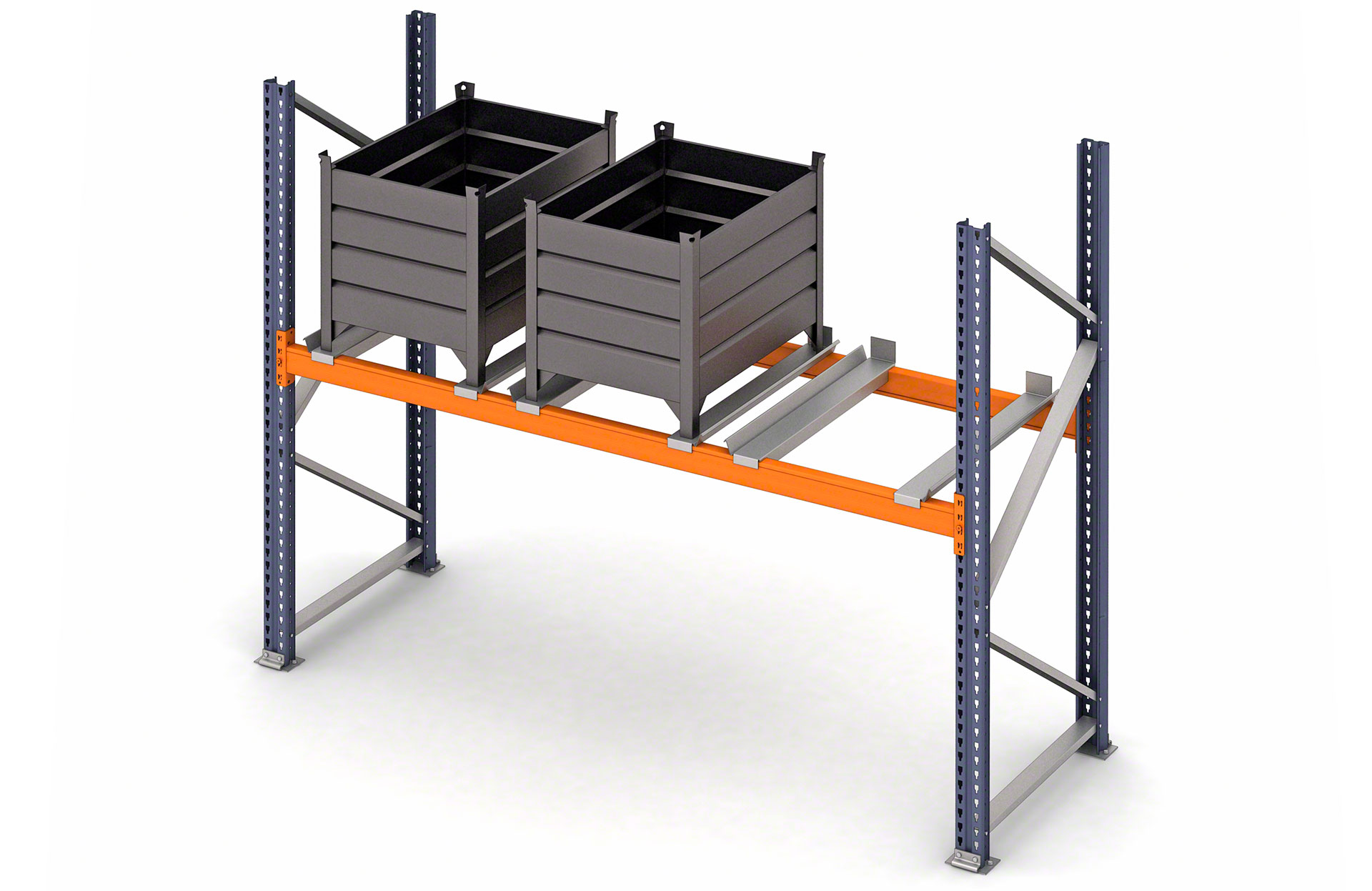

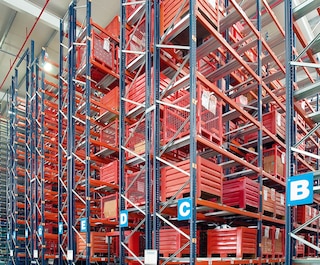

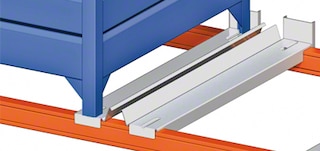

Support pour conteneurs dans un rayonnage à palettes

Supports conteneurs

Utilisés lorsque l’on stocke des conteneurs avec pieds plutôt qu’avec des patins inférieurs. Deux supports sont nécessaires par conteneur, un à droite et un à gauche.

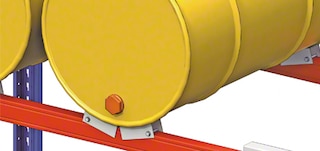

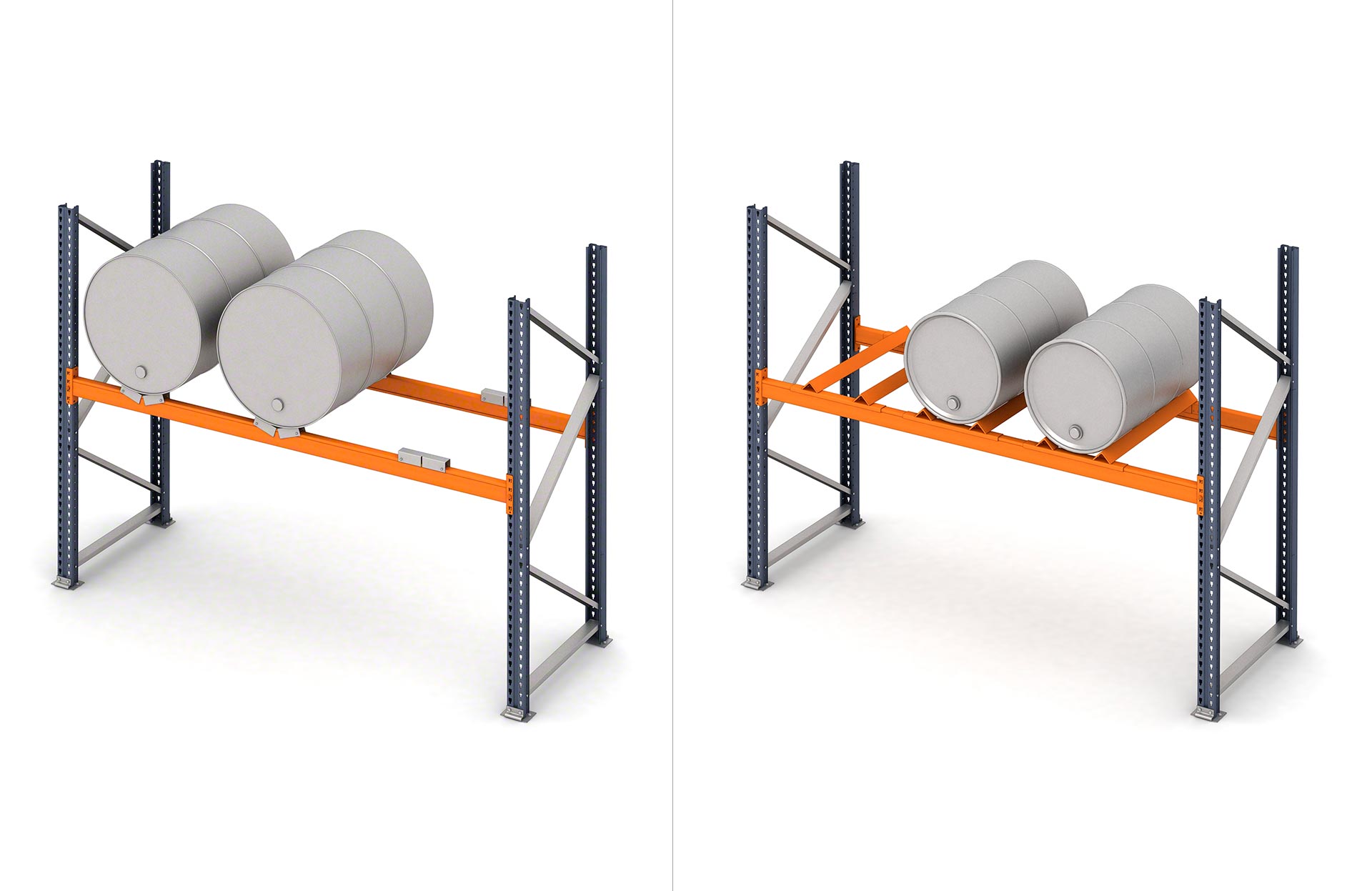

Supports pour bidons et bobines sur un rayonnage à palettes

Supports bidons et bobines

Employés pour stocker des unités de charge cylindriques, telles que des bidons ou des bobines. Disponibles en différents modèles selon les caractéristiques des charges à déposer.

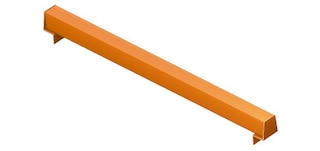

Traverses rehaussées sur rayonnage à palettes

Traverses rehaussées

Positionnées perpendiculairement aux lisses, elles forment la surface d’appui lorsque l’unité de charge à stocker est dépourvue de patins inférieurs.

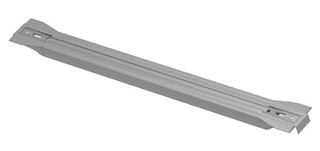

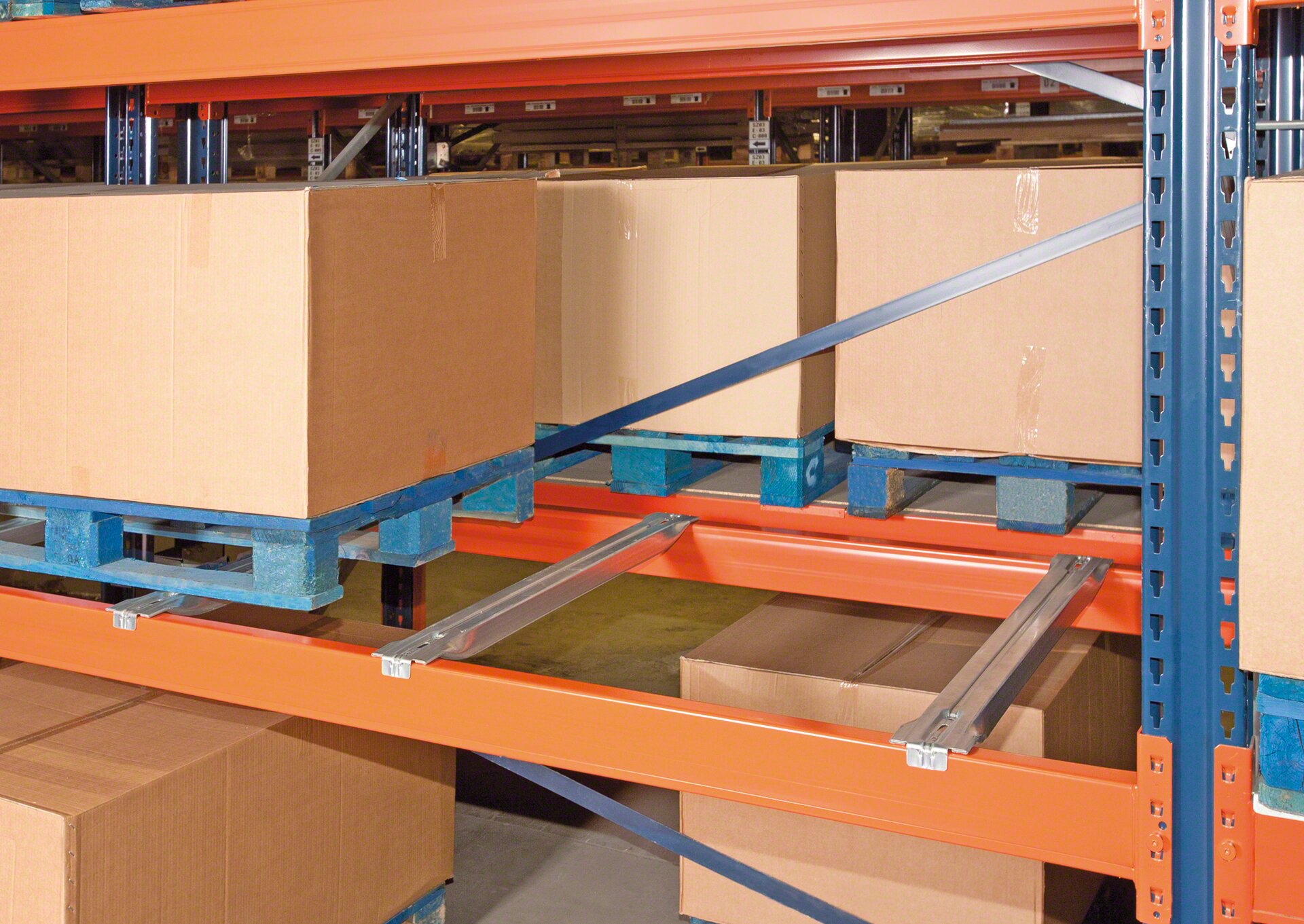

Traverses palette sur rayonnage à palettes

Traverses palettes

Disposées perpendiculairement aux lisses, elles évitent la chute des palettes lorsque celles-ci sont introduites dans le rayonnage avec les patins inférieurs parallèles aux lisses.

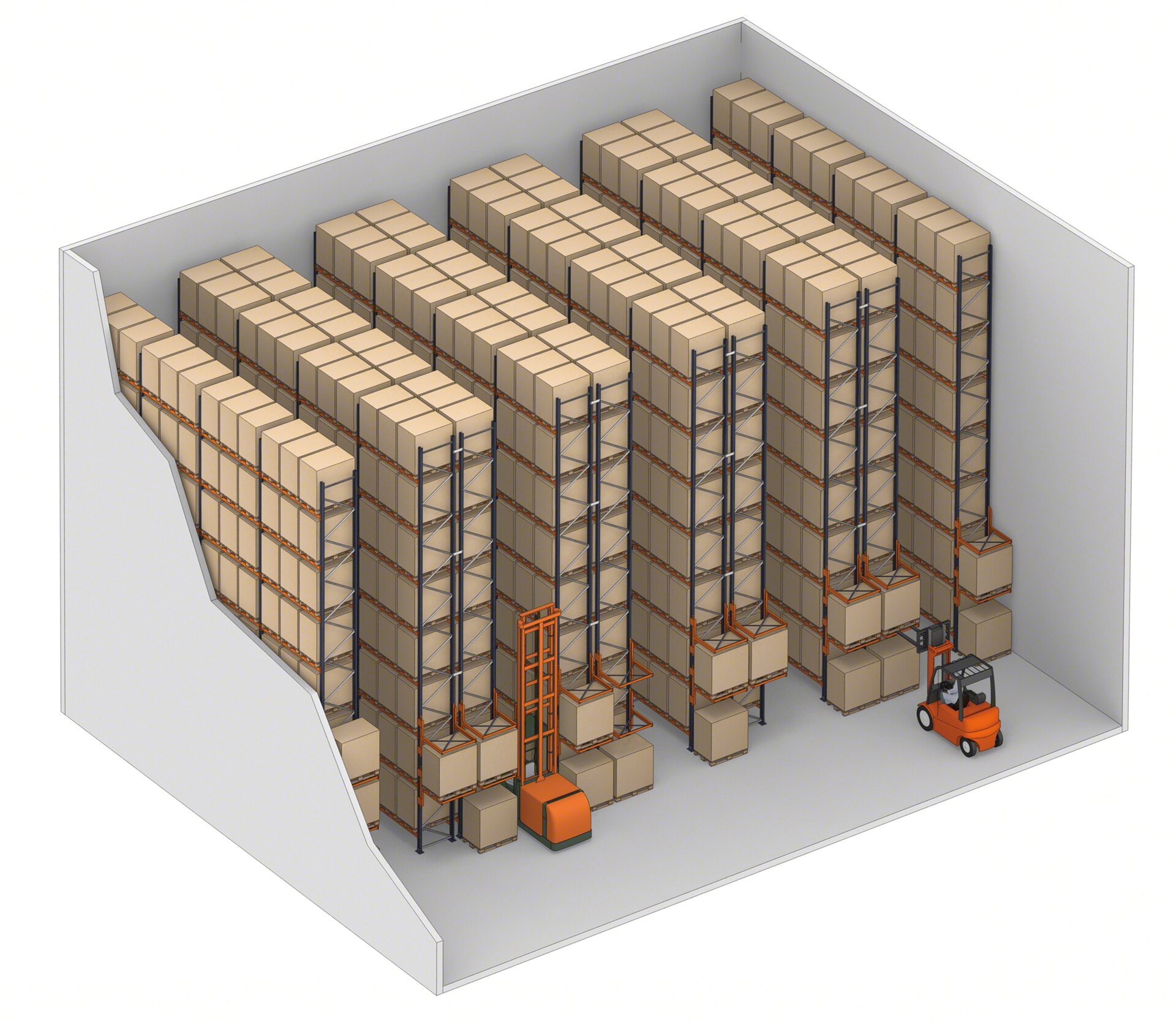

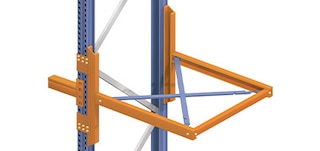

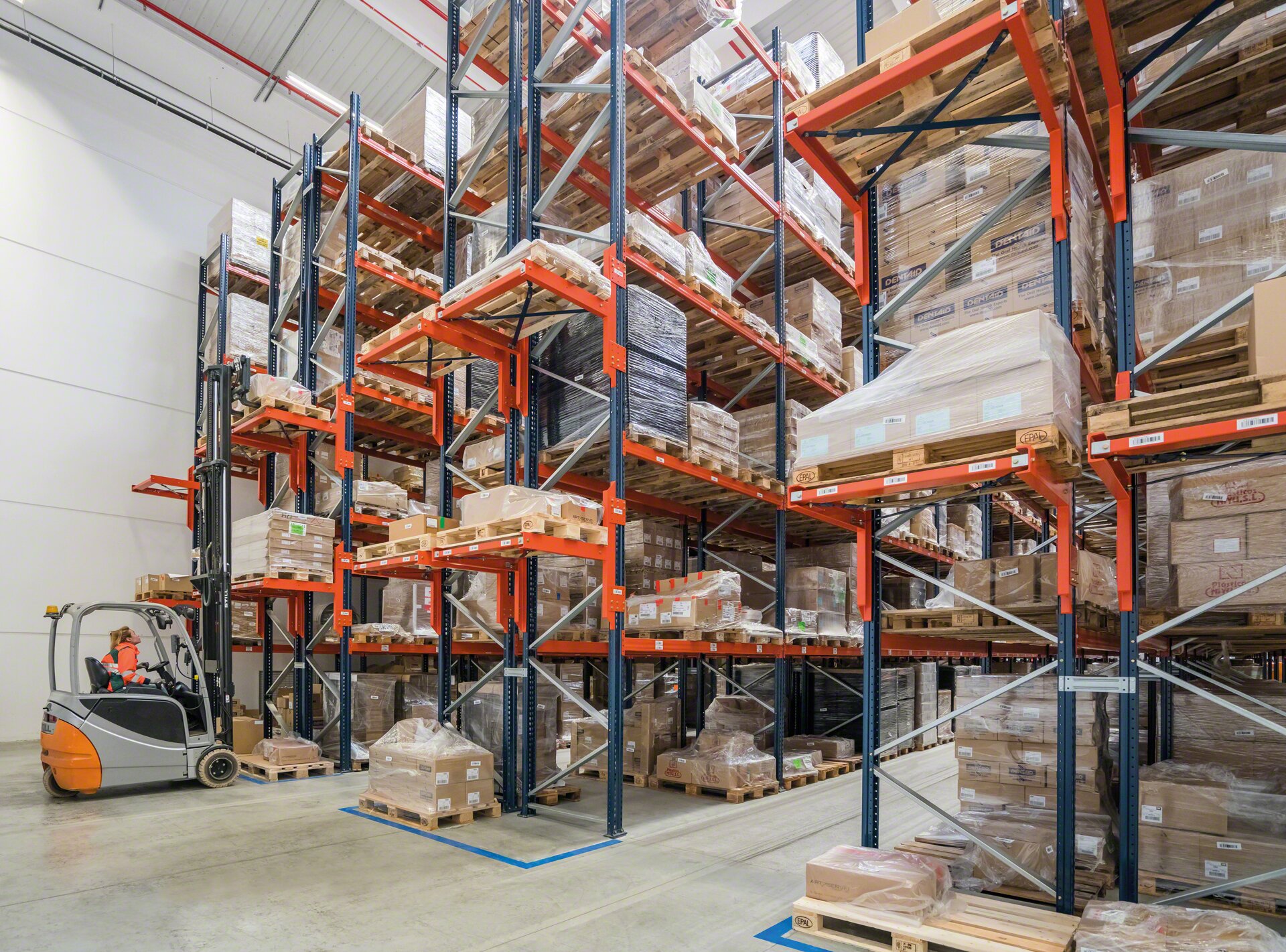

Consoles d’entrée pour rayonnages d’entrepôt

Consoles

S’installent à l’avant des rayonnages pour le stockage provisoire de palettes lorsque les flux de marchandises sont élevés.

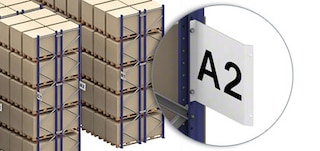

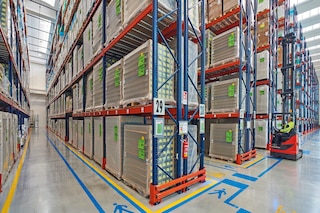

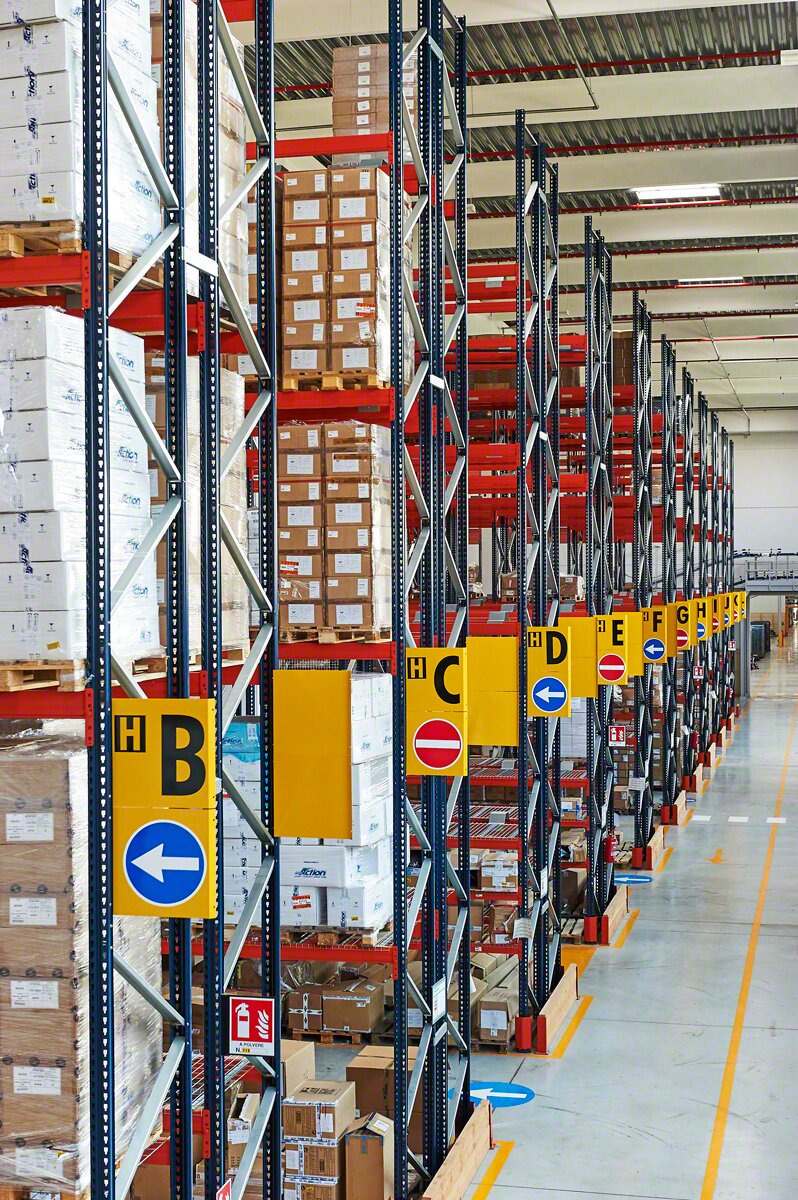

Les rayonnages à palettes sont identifiés par des panneaux de signalisation

Panneaux de signalisation

Plaques rectangulaire installées aux extrémités du rayonnage pour la pose de lettres ou de numéros nécessaires à leur identification. Elle peuvent être positionnées de trois façons différentes.

Catalogues

Catalog - 5 - Palettisation-classique - fr_BE

Rayonnage à palettes (catalogue)

Le système universel pour un accès direct à chaque palette

Téléchargement
Inspection technique du rayonnages

Inspection technique des rayonnages (catalogue)

Utilisation, inspection et maintenance de rayonnages

Téléchargement
MS_Convencional_BEFR

Manuel de sécurité dans en entrepôt

Fonctionnement, utilisation, inspection et maintenance des rayonnages à palettes

Téléchargement
Catalog - 0 - Solutions-de-stockage-pour-palettes - fr_BE

Solutions de stockage pour palettes (catalogue)

Systèmes de stockage pour marchandises palettisées

Téléchargement
Catalog - 4 - Easy-wms - fr_BE

Logiciel de gestion d’entrepôt

Innovation technologique pour des entrepôts performants

Téléchargement

Foire aux questions

Le palettier occupe une place prépondérante dans les entrepôts de marchandises palettisées. Leur popularité réside dans leur simplicité de construction, leur polyvalence, leur facilité d’installation et leur coût relativement abordable. Il offre en outre un accès direct à chaque palette stockée. Cet avantage permet une gestion efficace des stocks et en fait la solution idéale pour les entreprises gérant de nombreuses références avec peu de palettes par référence.

Le principal avantage du système de stockage pour palettes est l’accès direct à chaque palette stockée, ce qui garantit une agilité maximale lors des opérations de chargement et de déchargement, ainsi qu’une gestion efficace des stocks. De même, sa grande polyvalence et le nombre élevé d’emplacements qu’il offre en font une solution idéale pour une multitude de besoins de stockage.

Toutefois, le choix de ces rayonnages peut parfois limiter la capacité de stockage, notamment lorsque la quantité de références est faible, mais que l’on manipule de nombreuses palettes par référence. Dans ce contexte, il est généralement recommandé d’incorporer des systèmes de stockage compacts, tels que le rack à accumulation, le rack dynamique, le rayonnage push-back ou encore le système Pallet Shuttle.

Les dimensions du rack palettier s’adaptent aux besoins de chaque entrepôt. En hauteur, elles peuvent aller de quelques mètres à plus de 40 m (dans le cas des entrepôts automatisés). En longueur, il n’y a pas de limite : les modules peuvent être disposés les uns après les autres, mais des passages de sécurité doivent être prévus, et des tunnels peuvent être aménagés en guise de raccourcis entre les allées. La profondeur des échelles est déterminée par les dimensions de la palette. Dans un rack de stockage pour palette Europe, la profondeur standard des palettes étant de 1 200 mm, l’échelle du rayonnage sera généralement de 1 100 mm.

La longueur des lisses d’un rack à palettes dépend du type de palette stockée. Pour le stockage d’europalettes (800 x 1 200 mm), les lisses standard sont de 1 825, 2 700 et 3 600 mm. Pour les palettes américaines (1 000 x 1 200 mm), les lisses sont de 2 225 et 3 300 mm.

La griffe reliant la lisse au montant est munie d’un dispositif de sécurité anti-détachement conçu pour renforcer la sécurité de l’ensemble. Directement intégré à la griffe, ce dispositif est toujours activé et, une fois monté, il est impossible de le retirer sans démonter la lisse. Cela empêche toute manipulation accidentelle ou délibérée, assurant ainsi la solidité et la stabilité du rayonnage. La goupille de sécurité est une innovation exclusive de Mecalux.

La cataphorèse est un procédé de peinture par immersion qui confère une haute résistance à la corrosion. Elle se distingue par un revêtement complet de la surface, y compris ses parties les plus inaccessibles, et par l’uniformité de l’épaisseur du revêtement. Cela améliore ainsi le comportement de l’élément face à la corrosion et protégeant les arêtes et les angles. Mecalux applique LA peinture par cataphorèse aux montants qui composent les échelles des rayonnages.

Bien qu’il soit principalement utilisé au stockage de marchandises palettisées, le palettier peut être adapté à d’autres types de charge grâce à divers accessoires, comme des conteneurs (métalliques, en plastique ou en bois), des bobines, des bidons et d’autres éléments cylindriques, ainsi que des produits de moyenne et grande taille non palettisés.

Dans leur configuration standard, les racks à palettes ne prévoient pas d’étagères, les palettes étant stockées directement sur les lisses. Cependant, il est toutefois possible d’ajouter sur ces dernières des étagères métalliques ou en bois pour adapter le rayonnage à d’autres types d’unités de charge et à d’autres opérations, telles que la préparation de commandes.

Oui, le rack à palettes est compatible avec la préparation de commandes, car il permet de combiner les fonctions de stockage et de picking. Une première possibilité est de faire le picking directement des palettes situées au niveau du sol, une pratique courante dans de nombreux entrepôts. Si la hauteur des emplacements le permet et que l'opérateur peut accéder facilement aux produits (aidé, par exemple, par un préparateur de commandes), il est également possible d'utiliser les deux ou trois premiers niveaux du rack pour la préparation de commandes à partir des palettes. Enfin, la dernière possibilité consiste à placer des étagères aux niveaux inférieurs, destinés au picking, tout en réservant les niveaux supérieurs du rayonnage pour le stockage des palettes de réserve.

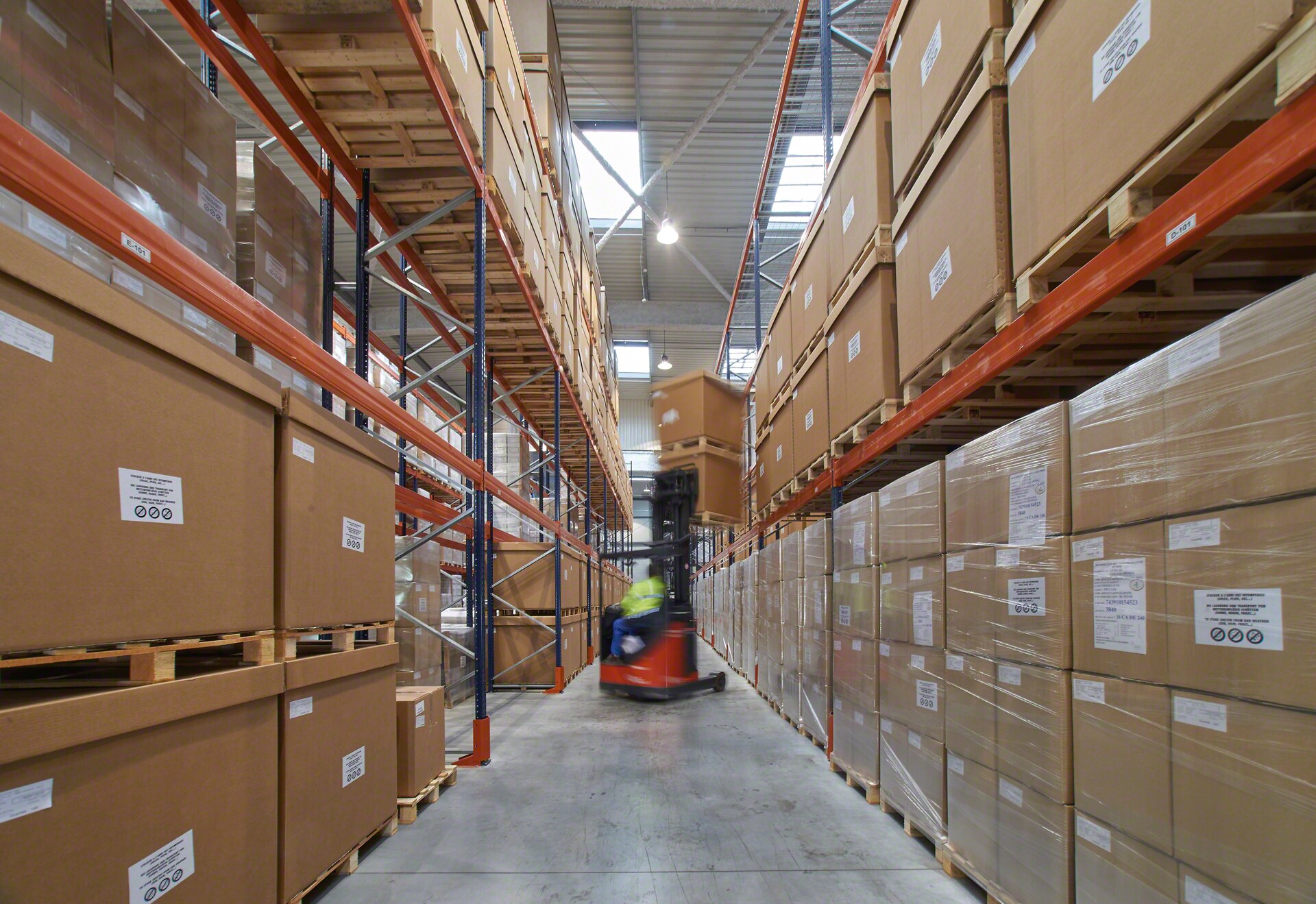

Tous type de chariots élévateurs (à contrepoids, à mât rétractable, tridirectionnel, etc.) peut être utilisé, à condition que l’allée ait une largeur appropriée et que les engins puissent atteindre les niveaux de charge les plus hauts. Dans le cas des rayonnages à double profondeur, le chariot élévateur doit être équipé de fourches télescopiques pour pouvoir atteindre la palette la plus éloignée.

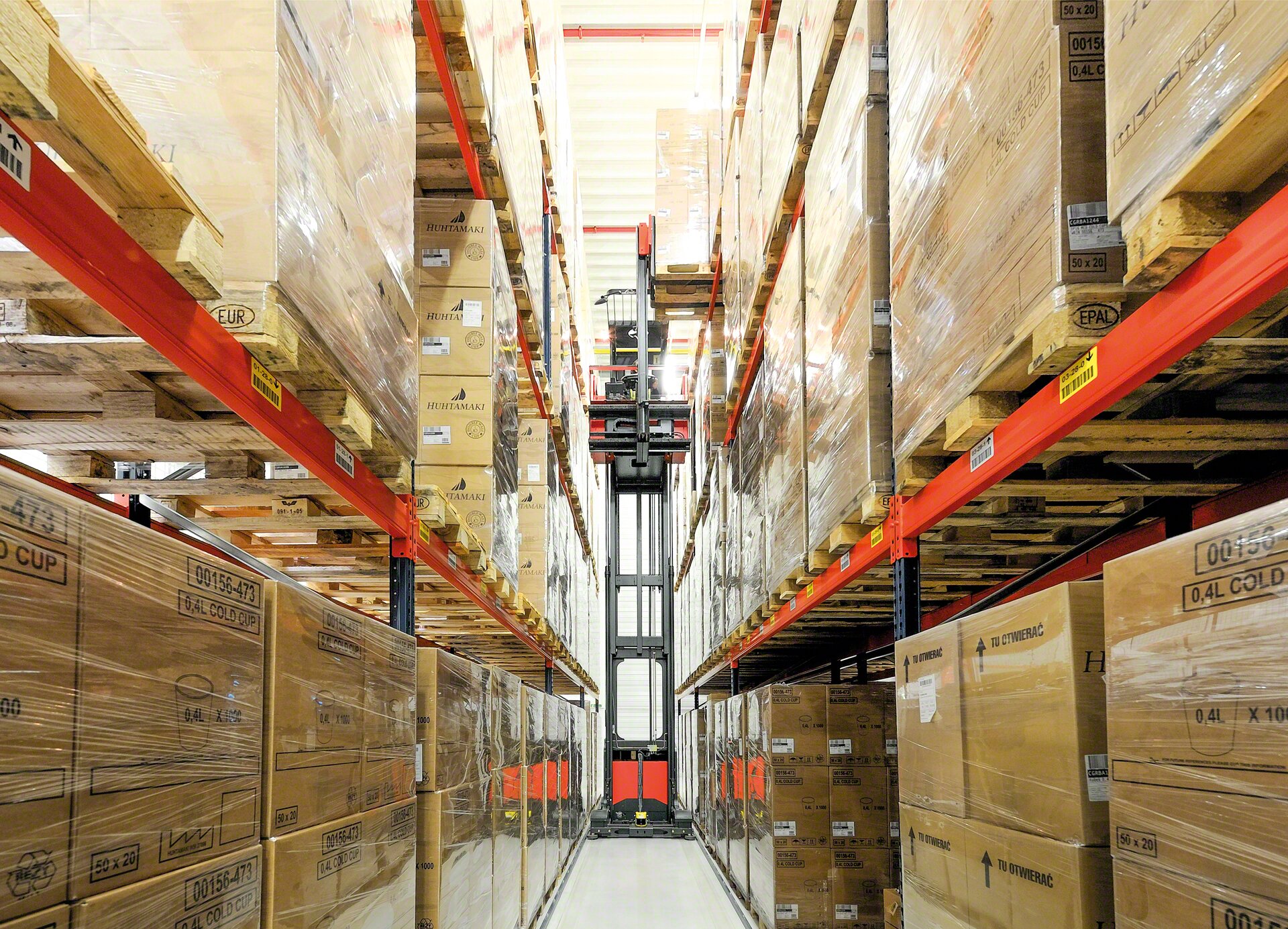

Dans le cas des chariots tridirectionnels, qui sont courants lorsque les allées sont étroites et que les rayonnages sont très hauts, un système de guidage est installé pour guider l’engin le long de l’allée de service. Ce guidage peut être soit mécanique (au moyen de profilés disposés de part et d’autre de l’allée et ancrés au sol), soit filoguidé (un fil enterré dans le sol génère un champ magnétique qui guide la machine).

Dans les entrepôts utilisant des chariots tridirectionnels, les rayonnages d’une hauteur allant jusqu’à 15 m peuvent être automatisés très facilement, sans modifier la structure de l’entrepôt, grâce à l’installation de transstockeurs tridirectionnels automatiques. Cette solution, équipée d’un système d’extraction tridirectionnel, automatise complètement les opérations de dépôt et d’extraction. Si une automatisation totale du stockage de palettes est nécessaire, Mecalux peut vous accompagner dans la conception et l’installation d’un entrepôt automatisé.

Sans aucun doute ! Mecalux vous propose une évaluation technique et gratuite de votre installation dans laquelle nos experts en solutions de stockage identifieront, avec vous, vos besoins logistiques et vos flux de marchandises pour définir un plan de votre entrepôt adapté à vos besoins logistiques.

Mecalux met son service après-vente à la disposition de ses clients pour : des inspections régulières, des conseils sur l’utilisation sécurisé des rayonnages, la remise de manuels de sécurité, des conseils techniques sur les solutions et la sécurité dans l’entrepôt, des enquêtes sur les incidents/accidents survenus dans l’entrepôt et un service d’assistance téléphonique. Vous avez également la possibilité d’établir un plan d’inspections périodiques programmées par la signature d’un contrat d’inspection.

Oui, Mecalux fournit un service d’Inspection Technique des Rayonnages (ITE), qui est obligatoire tous les ans, conformément à la norme NF EN 15635 (Systèmes de stockage en acier – Utilisation et maintenance de système de stockage). Cette inspection entraîne l’élaboration d’un rapport présentant ses résultats, y compris, le cas échéant, des propositions de mesures à prendre en vue d’améliorer la sécurité de l’entrepôt. Mecalux met à votre disposition son service d’inspection technique afin de mener à bien les inspections annuelles, de délivrer le rapport de certification et de générer l’étiquette d’inspection.
